C步进电机转速控制器的设计是工业自动化领域的关键组成部分，它能够精确控制步进电机的运行速度和方向，本文详细介绍了PLC步进电机转速控制器的设计过程，包括硬件选择、软件编程以及调试方法，硬件部分选择了适合的控制模块和传感器，确保系统的稳定性和可靠性，在软件编程方面，采用了模块化设计方法，将控制算法封装成独立的函数，便于后期的维护和升级，还介绍了如何通过调整PID参数来优化控制系统的性能，通过实际测试验证了设计的有效性，结果表明该控制器能够有效地实现对步进

大家好,今天我要和大家分享一下如何基于PLC（可编程逻辑控制器）来设计一个步进电机的转速控制器，步进电机在自动化设备中应用广泛，它通过控制脉冲信号的输入来控制电机的转动速度和方向，而PLC作为工业自动化的核心，能够实现对步进电机转速的精确控制，我将详细介绍这个设计过程。

我们需要了解步进电机的基本工作原理,步进电机是一种将电脉冲信号转换为机械旋转运动的装置，当PLC接收到一定数量的脉冲信号时，电机会按照预定的方向和速度转动，为了控制电机的转速，我们需要设计一个控制系统，该系统能够根据输入的脉冲信号计算出电机的实时转速。

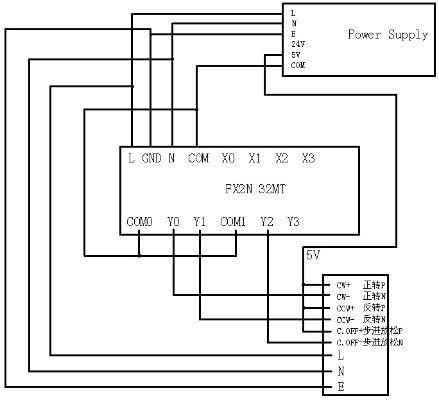

我们需要考虑如何将PLC与步进电机连接起来,PLC会有一个专门的接口模块，用于接收来自步进电机的脉冲信号，这些信号会被发送到PLC的输入端口，然后由PLC进行处理，在这个过程中，我们还需要设计一个计数器，用于记录脉冲信号的数量，从而计算出电机的实时转速。

PLC步进电机转速控制器设计详解

为了实现这个功能,我们可以使用PLC的定时器/计数器功能，定时器可以用来设置脉冲信号的周期，而计数器则可以用于计算脉冲信号的数量，这样，我们就可以根据设定的周期和计数器的值来计算电机的实时转速了。

在设计过程中,我们还需要考虑一些其他因素，我们需要考虑如何提高系统的稳定性和可靠性，为此，我们可以采用一些常见的设计方法，如冗余设计和故障检测等，我们还需要确保系统的响应速度能够满足实际应用的需求，这可以通过优化PLC的程序代码和硬件配置来实现。

我们可以通过一些案例来解释这个设计过程,我们可以设计一个基于PLC的步进电机转速控制器，用于控制机器人的运动，在这个案例中，我们将PLC与步进电机连接起来，通过输入脉冲信号来控制机器人的运动速度和方向，我们使用了定时器/计数器功能来计算电机的实时转速，并通过人机界面显示出来，通过这个案例，我们可以看到PLC在步进电机转速控制中的重要作用。

基于PLC步进电机转速控制器的设计是一个复杂的过程,需要我们综合考虑各种因素，通过合理的设计和实施，我们可以得到一个稳定、可靠、高效的控制系统，希望今天的分享能够帮助大家在步进电机转速

扩展阅读：

随着工业自动化程度的不断提高,步进电机在各个领域的应用越来越广泛，步进电机以其定位精度高、响应速度快、控制简单等优点，成为工业自动化控制系统中不可或缺的执行元件，而PLC步进电机转速控制器的设计，更是让步进电机的转速控制更加精准、高效，下面，我们就来聊聊PLC步进电机转速控制器的设计。

PLC步进电机转速控制器设计原理

PLC（可编程逻辑控制器）简介

PLC是一种广泛应用于工业自动化控制领域的数字运算控制器,具有编程灵活、可靠性高、抗干扰能力强等特点，PLC通过输入模块接收现场信号，经过内部逻辑运算，输出控制信号，实现对生产过程的自动化控制。

步进电机转速控制原理

步进电机转速控制主要是通过改变步进电机的脉冲频率来实现,当脉冲频率越高，步进电机的转速就越快；反之，脉冲频率越低，步进电机的转速就越慢。

PLC步进电机转速控制器设计原理

PLC步进电机转速控制器主要由以下几部分组成：

（1）输入模块：接收来自现场的各种信号，如速度设定、启动/停止等。

（2）CPU模块：对输入信号进行处理，生成控制脉冲信号。
