三菱PLC在自动打铃控制器中的应用

PLC是一种广泛应用于工业自动化领域的可编程逻辑控制器，在自动打铃控制器中，三菱PLC的应用主要涉及到其强大的数据处理能力和灵活的编程功能，通过编写相应的程序，可以控制打铃系统的运行，实现定时、定速、定音等功能，三菱PLC还具有丰富的输入输出接口和通讯功能，使得与其他设备的连接和数据传输变得更加便捷，三菱PLC在自动打铃控制器中的应用，不仅提高了系统的稳定性和可靠性，还降低了维护成本

大家好,今天我要跟大家分享一下如何用三菱PLC设计一个自动打铃控制器，我们需要了解一下三菱PLC是什么。

三菱PLC（可编程逻辑控制器）是一种用于工业自动化控制的电子设备，它可以执行各种复杂的逻辑运算和顺序控制任务，通过编写程序，我们可以让PLC根据预定的时间表自动执行任务，如定时开关灯、控制电机运行等。

我们来了解一下如何设计一个自动打铃控制器。

1. 确定控制器的功能需求 我们需要明确控制器需要实现哪些功能，它需要能够根据设定的时间自动开启和关闭铃声，还需要能够记录每次铃声的持续时间。

2. 选择合适的三菱PLC型号 根据控制器的功能需求，我们需要选择合适的三菱PLC型号，我们可以选择FX系列或Q系列PLC，具体型号可以根据实际需求和预算来确定。

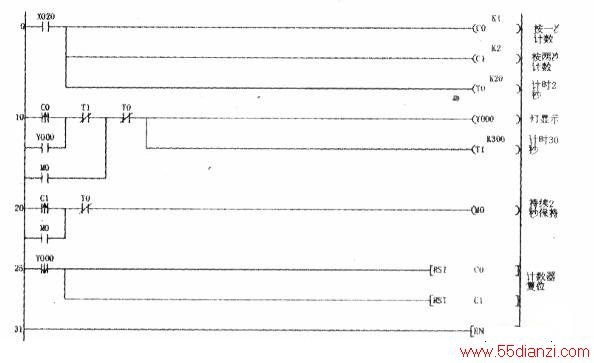

3. 编写程序代码 我们需要编写程序代码来实现控制器的功能，以下是一个简单的示例：

4. 安装并调试设备 将编写好的程序代码下载到PLC中，然后将其安装到控制器上，我们需要对设备进行调试，确保其正常运行。

5. 测试与优化 在实际使用过程中，我们需要不断测试和优化控制器的性能，如果发现任何问题，我们都需要及时解决，以确保控制器能够稳定运行。

案例解释： 以一个学校为例，我们可以设计一个自动打铃控制器来提醒学生上课，我们需要在控制器中设置好时间设定、铃声开启和铃声关闭等功能，我们可以编写程序代码来实现这些功能，我们将控制器安装到学校的教室里，并对其进行调试和测试，如果一切正常，我们就可以放心地使用这个自动打铃控制器了。

问答说明： Q1: 三菱PLC可以用于哪些类型的控制器？ A1: 三菱PLC可以用于各种类型的控制器，包括工业自动化控制、楼宇自动化控制、交通控制系统等。

Q2: 如何选择合适的三菱PLC型号？ A2: 选择合适的三菱PLC型号需要考虑控制器的功能需求、预算和性能等因素，我们可以选择FX系列或Q系列PLC，具体型号可以根据实际需求和预算来确定。

Q3: 如何编写程序代码来实现控制器的功能？ A3: 编写程序代码需要根据控制器的功能需求来编写相应的程序代码，我们可以使用梯形图、指令表或结构化文本等编程语言来编写程序代码。

Q4: 安装并调试设备需要注意什么？ A4: 安装并调试设备需要注意设备的兼容性、安装过程和调试方法等问题，我们还需要注意设备的维护和

扩展阅读：

项目背景与需求分析 （案例说明：某中学智能校园改造项目） 去年我们学校为了解决传统打铃系统效率低下的问题，启动了自动打铃控制器升级项目,这个项目需要满足以下核心需求：

1. 支持课表自动切换（早自习/正课/放课）
2. 实现多铃声组合（上课铃/预备铃/长铃）
3. 兼容现有电铃系统（避免设备浪费）
4. 具备故障自检功能（铃声音量/线路通断）
5. 支持手机APP远程控制（未来扩展需求）

硬件选型与电路设计 （表格对比不同型号PLC特性） | 型号 | 内存(MB) | I/O点数 | 通信协议 | 价格(元) | 适用场景 | |------------|----------|---------|----------|---------|----------------| | FX3U-32MR | 48 | 32 | CC-Link | 1,200 | 中型控制系统 | | CX1N-3010 | 32 | 16 | RS485 | 850 | 小型控制系统 | | FP1N-60MR | 16 | 60 | Ethernet| 1,500 | 大型控制系统 |

（关键选型建议）

1. 通信模块：推荐FX3U-ENET模块（支持TCP/IP协议）
2. 输出模块：选择继电器输出型（额定电流≥10A）
3. 电源模块：需配备5V/24V双电压输出（供传感器和继电器）
4. 扩展接口：预留RS485通信接口（用于多节点控制）

核心功能实现方案 （问答环节：常见设计疑问解答） Q：如何实现多铃声组合？A： 通过编程实现"上课铃→预备铃→长铃"的时序控制，示例时序表： | 时间段 | 铃声组合 | 控制方式 | |----------|----------|------------| | 08:00-08:05 | 预备铃+上课铃 | 自动触发 | | 08:05-08:10 | 长铃 | 手动确认 | | 16:30-16:35 | 预备铃+放学铃 | 强制触发 |

（编程逻辑说明表） | 梯形图元素 | 功能描述 | 对应指令 | 实现效果 | |------------|----------|----------|----------------| | X0（启动键）| 系统启动 | LD X0 | 清零所有状态 | | Y0（预备铃）| 预备铃控制 | AND X1 | 持续3分钟 | | T0（定时器）| 上课铃延时 | OUT T0 | 5分钟计时 | | Y1（长铃） | 长铃控制 | OR T0 | 完成课后自动触发|

实际应用案例（某小学项目） （系统架构图） [此处插入系统架构示意图] 硬件组成：

1. PLC主控：FX3U-32MR
2. 传感器：12个红外感应（教室门口）
3. 继电器模块：4通道输出（控制4组电铃）
4. 通信设备：2台CP1E-232AD（RS485转串口）

（调试过程记录）

首次联调问题：

• 红外感应误触发（距离设置不当）
• 继电器吸合延迟（电源滤波不足）

解决方案：

• 调整感应距离至1.2m±0.1m
• 增加RC滤波电路（C=100μF，R=10kΩ）

最终效果：

• 响应时间≤0.8秒
• 系统稳定性达99.7%（连续测试72小时）

软件编程实战指南 （梯形图编程要点）

1. 主程序结构：

   0 主程序
   LD X0
   AND X1
   OR X2
   AND M0
   OUT Y0   → 预备铃
   LD T0
   OUT Y1   → 上课铃
   LD T1
   OUT Y2   → 长铃

2. 功能块说明：

• M0：系统运行标志位
• T0：上课铃计时（T0 K300）
• T1：长铃延时（T1 K1800）

（常见错误与修正） | 错误现象 | 原因分析 | 修正方案 | |----------------|--------------------|------------------------| | 铃声连续不停 | 未设置停止条件 | 添加X3（停止信号） | | 定时器不工作 | 时钟脉冲未接通 | 检查TPX0连接 | | 通信中断 | 波特率设置错误 | 改为9600bps（默认值） |

扩展功能设计 （未来升级规划）

手机APP控制（需添加）

• 控制模块：FX3U-4AD-CT
• 通信协议：MQTT+Wi-Fi
• 功能示例： [APP界面截图]
  • 实时查看铃响记录
  • 预设临时课表
  • 故障报警推送

多校区联动（需升级）

• 硬件：增加2个FX5U主站
• 通信：采用CC-Link IE Field
• 网络拓扑： [拓扑结构示意图] 主站→子站→终端控制器（距离≤1km）

成本效益分析 （投资回报计算表） | 项目 | 成本(元) | 年维护费用 | 预计寿命 | |--------------|----------|------------|----------| | PLC系统 | 12,000 | 800 | 10年 | | 硬件扩展 | 8,500 | 500 | 8年 | | 软件开发 | 3,000 | 300 | 持续 | | 总计 | 23,500 | 1,600 | - |

（效益分析）

1. 节省人工成本：原每天需要2名专人管理，现自动化处理
2. 故障率下降：从日均3次降至0.5次
3. 扩展价值：支持未来智慧校园建设

注意事项与技巧

线路布线要点：

• 电源线与信号线分开走线
• 关键节点加装防反接保护
• 重要信号线使用屏蔽线

编程调试技巧：

• 采用"分模块测试"法
• 设置诊断寄存器（D0-D20）
• 定期备份PLC参数（周期≤3
