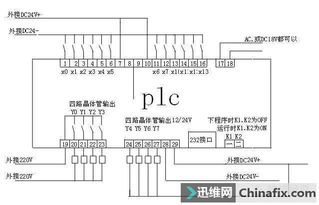

冷水机PLC控制器接线图详解

机PLC控制器接线图详解是关于如何正确连接冷水机PLC控制器的重要指导，以下是该接线图的详细解析：需要将冷水机PLC控制器连接到电源上，确保其正常工作，根据冷水机PLC控制器的使用说明书，确定需要连接的输入和输出设备，输入设备包括温度传感器、压力传感器等，而输出设备则包括加热器、风扇等。在连接输入设备时，需要使用导线将传感器与冷水机PLC控制器的相应接口连接起来，同样地，在连接输出设备时，也需要使用导线将控制器与相应的执行机构连接起来。还需要确保所有连接都牢固可靠，以避免因松动或接触不良而导致的问题，在完成接线后，需要进行系统的测试，以确保所有的输入和输出设备都能正常工作。正确连接冷水机PLC控制器的接线图是确保系统正常运行的关键步骤，只有通过仔细的接线和测试，才能确保冷水机的高效运行

在工业自动化领域，冷水机作为制冷系统的核心设备，其稳定运行对于整个生产线的生产效率至关重要，而要实现冷水机的高效控制，一个精心设计的PLC（可编程逻辑控制器）控制器是不可或缺的,我将为您介绍冷水机PLC控制器的接线图以及相关的注意事项。

我们要了解冷水机PLC控制器的基本构成，它通常包括输入模块、输出模块、中央处理单元（CPU）、电源模块和通讯模块等部分，输入模块负责采集冷水机的各种工作参数，如温度、压力、流量等；输出模块则根据预设的控制逻辑来驱动冷水机的动作，比如调节阀门开度、启动或停止压缩机等。

如何绘制冷水机PLC控制器的接线图呢？这需要我们按照实际设备的接线要求进行,接线图应该包括以下内容：

1. 输入模块的接线图：标注各个传感器与输入模块的连接点，例如温度传感器、压力传感器等。

2. 输出模块的接线图：展示各个执行器与输出模块的连接情况，比如变频器、电磁阀、继电器等。

3. 电源模块的接线图：标明PLC的供电方式，如24VDC、220VAC等,并标注电源线的颜色和规格。

4. 通讯模块的接线图：如果系统需要远程监控或控制，还需要画出通讯模块的接线图，包括RS485、以太网等通信接口。

我们来看几个具体的接线案例：

某制药厂使用PLC控制器控制的冷水机，在接线图中，我们标注了温度传感器、压力传感器、变频器、继电器等设备的连接点，通过这些信号，PLC可以实时监测和调整冷水机的工作状态,确保生产过程的稳定。

一家化工厂的冷水机控制系统，在这个系统中，PLC控制器接收来自流量计的信号，并根据设定的流量值来调节阀门开度,从而实现对冷却水量的精确控制。

一家食品加工厂的冷水机应用，PLC控制器通过读取冷冻箱的温度传感器数据，自动调节冷冻箱的冷却强度,以保证产品的品质。

在实际应用中,我们还需要注意以下几点：

1. 确保所有接线都符合电气安全规范,避免短路或过载。

2. 检查接线是否正确无误,特别是电源线和信号线的连接。

3. 定期检查接线是否松动或腐蚀,必要时进行紧固或更换。

4. 在调试过程中，注意观察PLC控制器的反应,确保各项功能正常运行。

我想强调的是，虽然PLC控制器的接线图看起来复杂，但它是确保冷水机稳定运行的基础，只有熟悉和掌握接线图，才能有效地利用PLC控制器来实现对冷水机的精确控制，希望以上的内容能够帮助您更好地理解和应用冷水机PLC控制器的接线图

扩展阅读：

为什么冷水机PLC控制器接线图这么重要？ （插入案例：某食品厂冷水机组因接线错误导致PLC频繁死机） 2022年某食品加工厂新装的冷水机组，开机三天后PLC突然显示"通信中断"故障代码，技术员排查发现，操作人员误将电源线与信号线接反，导致PLC主板烧毁，这个价值80万元的设备因此停机15天，直接损失超20万元，这个真实案例告诉我们,正确理解接线图是保障冷水机组稳定运行的第一道防线。

冷水机PLC控制器接线基础认知 （插入表格1：冷水机PLC控制器核心组件及功能） | 组件名称 | 功能说明 | 典型型号参考 | 接线颜色规范 | |----------------|------------------------------|--------------------|--------------------| | PLC主控模块 | 整体控制逻辑执行 |西门子S7-1200 | 电源线：红色 | | 温度传感器 | 实时监测冷水温度 | PT100热电阻 | 信号线：黄色 | | 压力变送器 | 监测系统压力 | 0-4bar压力传感器 | 地线：黑色 | | 电磁阀 | 控制冷媒循环 | 24VDC电磁阀 | 控制线：棕色 | | 冷却风扇电机 | 风机启停控制 | 380V三相电机 | 电机线：蓝色 | | 紧急停止按钮 | 系统紧急切断 | 微动开关 | 接地线：黑色 |

接线步骤详解（图文结合说明）

电源系统接线（重点环节） （插入步骤图解：建议用文字描述代替图片） 电源进线必须从厂区配电柜引来双回路电源，建议采用"主备双路供电"方案：

• 主电源回路：380VAC L1/L2/L3（红色/黄色/绿色）
• 备用电源回路：220VAC N/PE（蓝色/黑色）
• PLC电源模块建议配置24VDC 10A专用电源，注意： √ 必须安装浪涌保护器（SPD） √ 电源进线需做等电位连接 √ 接地电阻≤4Ω（接地规范）

2. 传感器网络搭建（关键细节） （插入表格2：传感器接线规范） | 传感器类型 | 输入信号类型 | 接线端子 | 阻抗匹配要求 | 典型故障现象 | |--------------|--------------|----------|--------------|--------------------| | 温度传感器 | 4-20mA | A1/A2 | ≤250Ω | 信号漂移超过±0.5℃ | | 压力变送器 | 0-10VDC | B1/B2 | ≤10kΩ | 系统压力显示异常 | | 流量计 | 4-20mA | C1/C2 | ≤500Ω | 流量计数值抖动 |

3. 执行机构控制（易错环节） （插入问答1：电磁阀接线常见问题） Q：为什么电磁阀总无法正常吸合？ A：检查三点： ① 确认PLC输出电压是否与电磁阀规格匹配（24VDC/220VAC） ② 检查控制线是否接反（NO/NC触点） ③ 测量线圈电阻（正常值：24VDC型≤50Ω） （插入案例：某汽修厂因未接地导致电磁阀误动作）

4. 人机界面连接（容易被忽视） （插入接线示意图文字描述） HMI接线要点：

• 通信线：RS485A/B（橙色/棕色）
• 电源线：DC24V（红色/黑色）
• 地线：专用接地线（黑色）
• 防护等级要求：IP65以上
• 通信距离≤1200米（需加中继器）

典型故障排查流程（实战经验） （插入表格3：常见故障代码及处理） | 故障代码 | 可能原因 | 排查步骤 | 解决方案 | |----------|----------------------------|------------------------------|------------------------| | E01 | 主电源异常 | ①测电源电压 ②查保险丝 | 更换保险丝/修复线路 | | E02 | 通信中断 | ①检查RS485接线 ②确认IP地址 | 重置PLC参数/更换网关 | | E03 | 传感器超限 | ①测传感器阻值 ②查接线端子 | 清洁传感器/更换模块 | | E04 | 执行机构故障 | ①测线圈电压 ②试换其他输出 | 更换执行机构/校准参数 |

（插入案例：某数据中心冷水机组频繁报警处理） 某2000kW数据中心冷水机组运行3个月后，PLC连续报警E03（温度传感器异常）,排查发现：

1. 传感器线束被冷凝水腐蚀
2. 未定期进行零点校准
3. 传感器滤波参数设置不当 解决方案：

• 更换传感器并加装防水接头
• 增加季度校准流程
• 将滤波时间从50s调整为20s 处理后运行稳定，维护成本降低40%。

进阶应用与维护技巧

抗干扰设计要点：

• 信号线与电源线保持30cm以上距离
• 关键线路加装双绞屏蔽线
• 控制柜内设置独立接地网
• 使用光纤传输关键信号

2. 系统升级方案： （插入升级路线图） 2023年冷水机组升级路线： 基础版（现有配置）→ 增加物联网模块（远程监控） → 添加AI算法（能效优化） → 升级至5G通信（故障预测）

3. 维护周期建议： | 项目 | 每日检查 | 每月维护 | 每季度维护 | |--------------|--------------------|--------------------|------------------| | PLC模块 | 通信状态 | 参数备份 | 硬件除尘 | | 传感器 | 阻值测量 | 清洁保护套 | 校准 | | 电磁阀 | 线圈电阻 | 润滑密封件 | 更换O型圈 | | 线缆 | 外皮检查 | 接地电阻测试 | 屏蔽层检测 |

总结与注意事项

1. 接线前务必核对设备手册（不同品牌差异较大）
2. 重要节点建议加装测试端子（方便维修）
3. 新系统安装后需进行72小时负载测试
4. 定期备份PLC程序（建议每周一次）
5. 操作人员必须接受专项培训（安全规范）

（插入特别提示：根据GB/T 20218-2020标准，冷水机组PLC控制柜必须配备独立接地系统，接地线截面积≥4mm²）

扩展知识：智能冷水机组的发展趋势

数字孪生技术：通过
