化PLC控制器接线图是工业自动化中不可或缺的一部分，它提供了一种直观的方式来理解如何将各种输入和输出设备连接到控制系统中，本文将详细介绍自动化PLC控制器接线图的构成要素、接线原则以及常见的接线错误及其解决方案。接线图通常包括以下几个部分：电源、输入信号、输出信号、辅助电路、通讯接口等，在绘制接线图时，需要遵循一定的规则和标准，以确保系统的稳定性和可靠性，输入信号应该按照逻辑顺序排列，输出信号应该直接连接到执行机构，而辅助电路则用于提供必要的保护或控制功能。在实际的接线过程中，可能会遇到一些问题，如接线错误、接触不良、电源不稳定等，这些问题可能会导致系统的运行不稳定或故障，因此需要采取相应的措施来避免或解决这些问题，可以通过检查接线是否正确、确保接触良好、检查电源电压是否稳定等方式来解决这些问题。自动化PLC控制器接线图是理解和操作控制系统的重要工具，通过正确绘制和维护接线图，可以确保
本文目录导读：
在现代工业控制系统中，自动化PLC控制器扮演着核心角色，它通过编程实现对生产线、设备或系统的自动控制，提高生产效率和安全性，如何正确接线PLC控制器呢？下面我将为您介绍自动化PLC控制器接线图的相关知识。

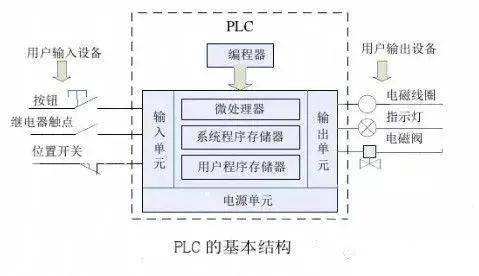

让我们来了解一下自动化PLC控制器的基本构成，PLC控制器主要由输入模块、输出模块、中央处理单元（CPU）以及通信接口等部分组成，输入模块负责采集现场设备的开关量信号，输出模块负责驱动执行机构，而中央处理单元则是整个系统的大脑,负责处理来自输入模块的信号并发出控制指令。
我们来谈谈自动化PLC控制器的接线图，接线图是描述PLC控制器与外部设备连接关系的示意图，它通常包括电源线、输入端子、输出端子、通讯线等部分，在接线图中,我们需要注意以下几点：
-
电源线：PLC控制器需要24V直流电，因此我们需要将380V交流电转换为24V直流电,再连接到PLC控制器的24V电源输入端子上。
-
输入端子：根据现场设备的需求，我们可以选择不同的输入类型，如开关量输入、模拟量输入等，在接线图中，我们通常会用表格的形式标注每个输入端子的编号、类型和对应的设备名称。
-
输出端子：根据现场设备的需要，我们可以设置多个输出端子，用于驱动执行机构，在接线图中，我们通常会用表格的形式标注每个输出端子的编号、类型和对应的设备名称。
-
通讯线：PLC控制器通常具有多种通讯接口，如以太网、串口等，在接线图中，我们通常会用表格的形式标注每个通讯接口的名称、速率和对应的设备名称。
我们来看一个具体的案例，假设我们在一家汽车制造厂安装了一台自动化PLC控制器，用于控制冲压机的工作，在接线图中，我们首先将380V交流电转换为24V直流电，然后连接到PLC控制器的24V电源输入端子上，我们根据现场设备的需求，选择了开关量输入和模拟量输入两种类型的输入端子，分别用于采集冲压机的开关量信号和温度传感器的模拟量信号，我们设置了两个输出端子,分别用于驱动冲压机的电机和冷却风扇。
通过这个案例，我们可以看到自动化PLC控制器接线图的重要性，它不仅可以帮助我们清晰地了解各个设备之间的连接关系，还可以确保整个系统的稳定运行，在实际工作中，我们还需要定期检查接线图，发现并解决潜在的问题,确保系统的安全可靠。
自动化PLC控制器接线图是实现工业生产自动化的关键，通过掌握接线图的相关知识，我们可以更好地设计和安装自动化控制系统，提高生产效率和产品质量，我们也要注意保护好自己的人身安全，避免因接线不当导致的
扩展阅读：
PLC到底是个啥？
（插入问答环节） Q1：PLC和普通继电器有什么区别？ A：简单说，PLC就像个"数字大脑"，能同时控制几十甚至上百个设备，还能记程序、存数据，而普通继电器就是个"开关扳手"，只能控制单个电路。
（插入表格对比） | 特性对比 | 普通继电器 | PLC控制器 | |----------------|------------------|-------------------| | 控制规模 | 单路控制 | 多路并行控制 | | 程序存储 | 无 | 可存储复杂逻辑 | | 抗干扰能力 | 依赖物理防护 | 内置电磁屏蔽 | | 维护成本 | 低 | 需专业调试 | | 典型应用 | 简单开关控制 | 自动化产线、智能设备|
接线图三大核心要素
（插入案例：某汽车焊装车间PLC接线） 某汽车厂使用西门子S7-1200控制12台焊接机器人，接线图包含：
- 电源输入：380V三相+N+PE地线
- I/O模块：24路数字量输入（传感器信号）
- AI模块：8路模拟量输入（温度/压力传感器）
- AO模块：4路模拟量输出（伺服驱动器）
- 网络接口：Profinet主站连接上位机
（插入流程图） 接线步骤流程：
电源接入 → 2. I/O分配 → 3. 信号传输 → 4. 网络连接 → 5. 程序调试
手把手教你画接线图（附实战表格）
1 基础接线规范
（插入表格：典型I/O模块接线规范） | 模块类型 | 输入信号类型 | 输出负载类型 | 接线颜色 | 安全距离 | |----------|--------------|--------------|----------|----------| | 数字量输入 | 24V DC传感器 | - | 红色 | ≥50cm | | 模拟量输入 | 4-20mA变送器 | - | 橙色 | ≥30cm | | 数字量输出 | 继电器输出 | 交流负载 | 蓝色 | ≥100cm | | 模拟量输出 | 模拟量模块 | 伺服驱动器 | 绿色 | ≥80cm |
2 典型应用案例：自动化流水线
（插入接线图示意图） 某饮料灌装线PLC接线要点：
- 电源分配：主电源经断路器→接触器→PLC电源模块
- 信号回路：
- 传感器（黄/绿双色线）
- 电磁阀（红/黑双绞线）
- 电机（三色线：黄绿红）
- 网络拓扑：PLC→工业交换机→HMI触摸屏
（插入故障排查表） | 故障现象 | 可能原因 | 解决方法 | |----------|----------|----------| | PLC无法上电 | 电源保险丝熔断 | 检查380V输入电压 | | 传感器信号丢失 | 接地不良 | 重新连接PE地线 | | 电机过热 | 继电器触点粘连 | 清洁或更换继电器 | | 网络通信中断 | IP地址冲突 | 修改PLC站号 |
那些年我们踩过的坑（经验总结）
1 典型错误案例
案例1：某食品包装线
- 问题：PLC频繁死机
- 原因：PE地线未正确连接（误接设备地）
- 后果：地回路形成200mA电流
- 解决：增加等电位联结
案例2：化工反应釜控制
- 问题：模拟量信号漂移
- 原因：屏蔽层未双端接地
- 后果：温度测量误差±2.5℃
- 解决：采用三线制屏蔽电缆
2 安全操作指南
（插入安全警示框） ⚠️ 接线注意事项：
- 动态接线必须断电操作
- 模拟量信号线需屏蔽处理
- 高压线与控制线保持30cm间距
- 每季度进行绝缘电阻测试（≥10MΩ）
进阶技巧：如何看懂复杂接线图
1 图纸识别技巧
（插入图纸解析示例） 某智能仓储系统接线图重点：
- 电源树状图：标注各回路容量（如A1回路10A）
- I/O地址表： | 地址 | 设备名称 | 信号类型 | |------|----------|----------| | DI00 | 库存传感器 | 数字量输入 | | DO12 | 货架升降电机 | 数字量输出 |
- 网络拓扑图：标注网关IP（192.168.1.100）
2 调试实战技巧
（插入调试流程图） 调试五步法：
- 信号通测试（用万用表检测）
- 程序空跑（断开所有负载）
- 逐步加载（先控制回路后动力回路）
- 压力测试（模拟故障场景）
- 数据记录（保存运行日志）
行业应用精选
1 现代工厂应用
案例：某半导体车间
- 接线特点：
- 采用冗余电源（A/B双路供电）
- 光纤传输关键信号（防电磁干扰）
- 模拟量信号采用隔离器（隔离电压≥2500V）
- 接线图亮点：
- 设备编码系统（如VFD01-03对应变频器）
- 故障指示灯集成（每个回路独立LED）
2 智能家居应用
案例：某智能家居系统
- 接线图特点：
- 无线模块集成（ZigBee/LoRa）
- 电池供电回路（3.3V DC）
- 安全回路（烟雾报警器优先级）
- 接线规范：
- 无线信号传输距离≤50m
- 电池供电设备需配置低电压报警
- 关键传感器双路冗余
未来趋势展望
（插入技术对比表） | 技术类型 | 传统接线 | 智能接线 | |----------|----------|----------| | 信号传输 | 双绞线 | 光纤+无线| | 地址分配 | 手动配置 | 自动识别| | 故障诊断 | 现场排查 | 预测性维护| | 安装维护 | 专用工具 | 智能终端|
（插入趋势分析）
- 数字孪生技术：接线图可实时映射物理设备状态
- 5G+边缘计算：现场信号传输延迟≤10ms
- 自适应拓扑：自动识别设备连接关系
- 区块链技术：接线变更记录不可篡改
总结与建议
（插入学习路线图）
基础阶段：掌握IEC 6
