PLC配电柜外的控制器详解

C配电柜是现代工业自动化中不可或缺的一部分，它通过编程控制实现对电力系统的监控和管理，PLC配电柜外控制器作为其外围设备，负责接收和处理来自PLC的指令，执行相应的控制任务。PLC配电柜外控制器通常采用模块化设计，便于安装和维护，它与PLC之间的通信主要依赖于现场总线技术，如Profibus、Ethernet/IP等，这些通信协议确保了数据在传输过程中的准确性和实时性。PLC配电柜外控制器的功能多样，包括开关量输入输出、模拟量输入输出、运动控制、网络通信等，这些功能使得控制器能够适应不同的工业应用场景，满足用户对自动化水平的需求。PLC配电柜外控制器的智能化也是其一大特点，通过集成传感器、执行器等组件，控制器可以实现对环境的感知和对设备的控制，提高生产效率和安全性，它还可以通过数据分析和优化算法，实现对生产过程的

本文目录导读：

1. 控制器的分类
2. 控制器的功能
3. 案例分析
4. 问答说明

PLC（可编程逻辑控制器）配电柜是现代工业自动化中不可或缺的组成部分，它能够高效地管理电力供应、分配和控制，在配电柜之外，还存在着一个关键的角色——控制器，这个控制器并不直接与PLC相连，但它在确保整个系统稳定运行方面发挥着至关重要的作用，我们将通过表格形式来介绍这个控制器，并结合问答说明和案例分析,深入理解其在工业自动化中的重要性。

控制器的分类

我们来看一下PLC配电柜外常见的几种控制器类型：

1. 人机界面（HMI）：这是最常见的控制器类型之一，它允许操作员通过图形化界面来监控和控制生产过程，HMI通常安装在工作台或操作面板上，与PLC系统分离,但可以通过通信接口进行连接。

2. 现场总线控制器：这种控制器支持现场总线协议，如Profibus、Modbus等，它们可以直接连接到PLC或其他传感器/执行器设备上,实现数据的实时传输和控制。

3. 分布式控制系统（DCS）：这是一种集成了多个控制器的系统，通常用于大型过程控制和工业制造环境，DCS包括HMI、现场总线控制器以及可能还包括其他类型的控制器，如可编程逻辑控制器（PLC）。

4. 分散式控制系统（DCS）：与DCS类似，但更侧重于分散控制，即多个控制器分布在不同的地点,以实现更灵活的控制和管理。

控制器的功能

了解了控制器的类型后,我们来看看它们各自具备哪些功能：

• HMI：提供直观的操作界面，使操作员能够轻松查看和调整参数，它还可以实现报警系统,当检测到异常时通知操作员。

• 现场总线控制器：负责处理来自现场设备的数据传输,并将数据发送给PLC或其他控制器进行分析和处理。

• 分布式控制系统（DCS）：提供集中管理和监控，所有的控制任务都集中在一个中心位置，它还可以支持多级控制策略,以满足不同生产需求。

• 分散式控制系统（DCS）：虽然它更侧重于分散控制,但也提供了一定程度的集中管理和监控功能。

案例分析

让我们看一个实际的案例来解释这些控制器是如何工作的：

假设在一个化工厂中，有一个关键的反应釜需要精确控制温度，传统的方法是使用一个独立的温控器来监控和调节反应釜的温度，这种方法效率低下，且容易受到环境因素的影响,工程师决定采用一个分布式控制系统来解决这个问题。

在这个系统中，一个HMI被安装在操作室，用于监控整个系统的运行情况，一个现场总线控制器被连接到反应釜的温控器上，实时收集温度数据并发送至中央控制器，中央控制器根据预设的规则对温度进行调节，并通过现场总线控制器将指令发送给反应釜的温控器,从而实现精确控制。

这个案例表明，通过引入一个分布式控制系统，不仅提高了生产效率，还降低了人为错误的可能性,确保了生产过程的稳定性和安全性。

问答说明

Q1: HMI和PLC有什么区别？ A1: HMI主要用于监控和操作，而PLC则负责执行控制逻辑，两者可以分开也可以集成在一起,具体取决于应用场景的需求。

Q2: 为什么在大型工业环境中需要多个控制器？ A2: 由于工业环境复杂多变，单一的控制器难以满足所有控制需求，多个控制器可以分担任务,提高系统的灵活性和可靠性。

Q3: 现场总线控制器有什么优势？ A3: 现场总线控制器可以提供更快的数据通信速度和更高的可靠性，因为它们直接连接到现场设备上,减少了中间环节。

我们可以看到PLC配电柜外的控制器在工业自动化中扮演着至关重要的角色，无论是人机界面、现场总线控制器、分布式控制系统还是分散式控制系统，每种控制器都有其独特的功能和优势，通过合理的选择和应用这些控制器，我们可以确保生产过程的高效

扩展阅读：

开始）

在现代化工厂里,PLC配电柜就像一个精密运转的"心脏"，而柜外的各种控制器就像它的"神经末梢"，这些设备虽不在配电柜内部，却掌控着整个生产系统的"脉搏"，今天我们就来扒一扒这些"柜外控制器"的江湖地位，看看它们如何与PLC默契配合。

基础概念：什么才是真正的"柜外控制器"？ （插入问答环节） Q：什么是PLC配电柜外的控制器？ A：就是那些与PLC柜直接连接，但独立于柜内核心控制系统的外部设备，它们就像PLC的"延伸手臂"，负责数据采集、设备控制、人机交互等重要任务。

Q：和PLC柜内的模块有什么区别？ A：柜内模块（如CPU、I/O模块）侧重核心逻辑处理，而柜外控制器更偏向"执行者"角色，比如变频器虽然能和PLC配合，但本身不参与主控逻辑。

（插入表格对比） | 设备类型 | 功能定位 | 典型应用场景 | 与PLC连接方式 | |----------------|----------------|------------------|------------------| | HMI人机界面 | 人机交互 | 设备监控、参数设置 | RS485/以太网 | | 变频器 | 调速控制 | 电机驱动 | 4-20mA/数字信号 | | 传感器阵列 | 数据采集 | 温度/压力监测 | 模拟量输入 | | 扩展IO模块 | I/O扩展 | 外部设备控制 | 独立供电 |

四大主流控制器深度解析

1. HMI人机界面（操作终端） （案例说明） 某汽车制造厂的冲压车间，工程师发现传统控制面板操作复杂，安装15寸触摸屏HMI后，操作人员通过图形化界面，3分钟就能完成设备启停、参数调整等操作，故障排查效率提升60%。



2. 变频器（动力调节专家） （技术要点）

• 三相异步电机：V/F控制（基础）
• 变极电机：矢量控制（进阶）
• 特种电机：直接转矩控制（高端） 某食品加工厂通过西门子G120变频器，实现传送带智能调速，能耗降低28%，年省电费超50万元。

传感器网络（数据采集者） （行业应用）

• 工业机器人：力觉传感器（精度±0.1N）
• 压力容器：防爆型压力变送器（0-25MPa）
• 环境监测：激光粉尘传感器（检测精度1mg/m³） 某化工企业安装的分布式压力传感器网络，成功预警3次管道泄漏事故，避免直接经济损失超200万元。

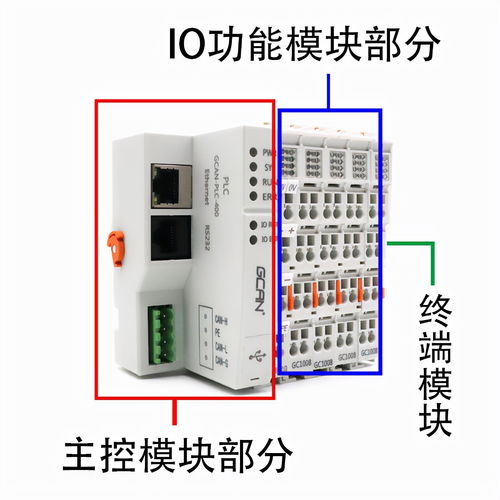

扩展IO模块（信号转换器） （技术参数）

• 模拟量输入：0-10V/4-20mA
• 数字量输入：DC24V/AC220V
• 特殊接口： Profibus/Modbus协议 某包装机械厂通过扩展IO模块，将PLC柜内I/O点数从128扩展到256，满足新增设备接入需求。

选型与安装的黄金法则 （插入对比表格） | 选型维度 | HMI | 变频器 | 传感器 | |----------------|-------------|-------------|-------------| | 接口协议 | Profinet | Profibus | Modbus RTU | | 通信速率 | 1Mbps | 100kbps | 50kbps | | 工作温度 | -10℃~60℃ | -20℃~70℃ | -40℃~85℃ | | 防护等级 | IP65 | IP54 | IP67 |

（安装注意事项）

1. 电磁屏蔽：变频器与传感器之间需加装金属隔离网
2. 供电隔离：控制电源与动力电源分开布线（间距≥30cm）
3. 冗余设计：关键设备配置双通道（如HMI+触摸屏备用） 某纺织印染企业因未做好屏蔽处理，导致PLC频繁误动作，安装金属网后故障率下降90%。

典型应用场景实战案例

1. 智能仓储系统 （系统架构） 传感器网络 → PLC → 变频器 → AGV 某电商仓库通过该方案，实现堆垛机路径规划，库内运输效率提升40%，人工拣货减少70%。

2. 智能照明系统 （控制逻辑） 人体感应器 → PLC → 变频器 → LED驱动 某办公楼安装后，能耗降低65%，夜间照明故障报修减少80%。

3. 智慧水务系统 （控制流程） 压力传感器 → PLC → 变频器 → 水泵 某工业园区通过压力联动控制，实现水泵智能启停，年节水超10万吨。

常见问题与解决方案 （插入问答环节） Q：PLC和变频器之间为什么要用RS485通信？ A：RS485支持总线拓扑，抗干扰性强，特别适合长距离传输（可达1200米），但需注意终端电阻匹配和屏蔽层处理。

Q：HMI触摸屏突然黑屏怎么办？ A：首先检查电源是否正常，然后排查网线连接，某食品厂曾因网线氧化导致HMI断联，更换屏蔽网线后恢复。

Q：传感器信号异常如何快速定位？ A：使用万用表测量信号线电阻，重点检查屏蔽层是否破损，某化工厂通过分段测试，3分钟定位到破损的铠装电缆。

未来发展趋势展望

1. 5G+边缘计算：实现200ms级实时响应
2. 数字孪生集成：虚拟调试减少现场调试时间
3. 自适应控制：根据负载自动调整控制参数 某汽车零部件厂已试点应用数字孪生技术，新产品调试周期从2周缩短至3天。

（ 从HMI到传感器，从变频器到扩展模块，这些"柜外控制器"正在重塑工业控制格局，随着工业4.0的推进，它们将更智能、更协同、更可靠，下次参观自动化产线时，不妨多留意这些"幕后英雄"，它们才是真正让机器"听懂人话"的关键。
