连接伺服控制器与PLC，实用指南

自动化控制系统中，连接伺服控制器与可编程逻辑控制器（PLC）是实现精确控制和优化工业流程的关键步骤，本文旨在提供实用指南，以确保这一过程的顺利进行，需要确保所有设备和组件都符合电气兼容性标准，以避免潜在的电气干扰，使用合适的电缆和连接器进行连接，并遵循制造商提供的指导手册，建议使用专业工具进行安装，如扭矩扳手和万用表，以减少错误和提高效率，在调试阶段，应逐步增加负载，并密切监控系统性能，以便及时发现并解决问题，定期维护和检查连接点，确保长期稳定运行，通过遵循这些步骤和注意事项，可以确保伺服控制器与PLC之间的连接既安全

在现代工业自动化中，伺服控制器和可编程逻辑控制器（PLC）是实现精确控制的关键组件，它们通过有效的通信线路连接，以确保生产线的高效运行，下面我将介绍如何连接伺服控制器和PLC，并使用表格来补充说明连接细节,我会加入问答环节以及相关案例来解释这一过程。

连接步骤概述：

1. 确定通讯协议：首先需要确认伺服控制器和PLC之间的通讯协议，例如Modbus、Profibus等,这决定了数据传输的方式和格式。



2. 准备电缆：根据通讯协议选择适当的通讯电缆，如RS485或Ethernet/IP电缆。

3. 硬件连接：将伺服控制器的通讯端口连接到PLC的相应接口上，确保所有的接线都正确无误,避免短路或接触不良。

4. 软件配置：在PLC中进行相应的软件配置，设置通讯参数，比如波特率、数据位、停止位和校验方式。

5. 测试连接：完成硬件连接后，进行初步的通讯测试,检查数据是否能够正确传输。

6. 调试优化：根据测试结果对通讯参数进行调整,直到达到最优的通讯效果。

表格补充说明：

问答环节：

Q: 如果我想用Modbus协议连接伺服控制器和PLC，我需要准备什么？ A: 你需要准备符合Modbus协议的通讯电缆,并确保PLC的软件支持Modbus协议。

Q: 在连接伺服控制器和PLC之前，我应该如何检查电缆是否正确连接？ A: 首先检查所有电缆的端头是否完好无损，然后使用万用表测量电缆两端的电压,确保没有短路。

Q: 如果通讯测试失败，我应该如何解决？ A: 如果通讯测试失败，首先检查电缆是否损坏，其次检查PLC的软件配置是否正确,最后调整通讯参数直至问题解决。

案例解释：

假设你正在为一个自动化装配线设计控制系统，该装配线需要精确控制多个伺服电机的运动，你选择了一款高性能的伺服控制器和一款先进的PLC，在安装过程中,你遇到了以下挑战：

• 由于装配线的复杂性,伺服控制器和PLC之间的通讯距离超过了标准电缆的长度限制。
• PLC的软件版本较旧,不支持最新的Modbus协议。

为了解决这个问题,你采取了以下措施：

• 更换了更长的通讯电缆以适应更远距离的通讯需求。
• 更新了PLC的软件到最新版本,以便支持新的Modbus协议。
• 进行了多次通讯测试，逐步调整通讯参数,最终实现了稳定的通讯效果。

通过这个案例，我们可以看到，面对连接伺服控制器和PLC时遇到的挑战，采取正确的策略和技术手段是解决问题

扩展阅读：

伺服控制器和PLC连接的三大核心要点 （一）接线前的准备工作

1. 工具清单：万用表、剥线钳、压线钳、螺丝刀套装、扎带
2. 安全规范：断电操作、防静电手环、线缆标识卡
3. 硬件检查表： | 检查项目 | 标准要求 | 自检方法 | |----------------|--------------------|--------------------| | 伺服电源电压 | 380V±10% | 万用表AC电压档测量 | | PLC电源输入 | 24VDC | 测量电源模块输入端 | | 伺服编码器类型 | AB增量式/绝对式 | 查设备铭牌 |

（二）线缆分类与规范

1. 电源类线缆：

   • 伺服电源线：建议用4芯以上国标铜芯线（线径≥2.5mm²）
   • PLC电源线：2芯线（线径≥1.5mm²）
   • 接地线：单独专用线（线径≥6mm²）

2. 控制信号线：

   • 数字量信号：屏蔽 twisted pair（线径0.75-1.0mm²）
   • 模拟量信号：四芯屏蔽线（线径1.5mm²）

3. 通信类线缆：

   • RS485：双绞屏蔽线（线径0.5mm²）
   • Can总线：双绞线（线径0.75mm²）
   • 以太网：六类非屏蔽线

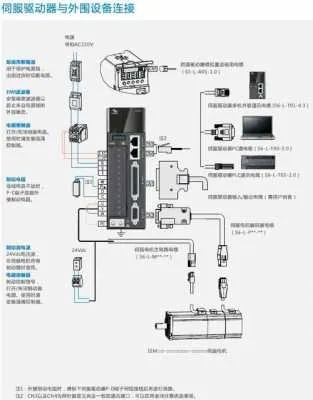

典型接线流程（以西门子S7-1200+安川SSV7为例） （一）基础连接步骤

1. 电源系统搭建：

   • 伺服电源进线：L1/L2/L3（380V）
   • PLC电源进线：24V+/-24V-（注意极性）
   • 共模接地：连接伺服和PLC的PE端子

2. 控制信号连接： | 信号类型 | 伺服端子编号 | PLC端子编号 | 连接线类型 | 注意事项 | |------------|--------------|--------------|------------|------------------------| | 使能信号 | ENB | M0.0 | 数字量线 | 注意极性（NPN/PNP） | | 方向信号 | D1/D2 | DO0/DO1 | 数字量线 | 需要配置方向控制字 | | 速度指令 | VEL | AI0/4-20mA | 模拟量线 | 注意量程转换 | | 编码器反馈 | A/B/C | DI0-3 | 编码器线 | 需要配置编码器类型 |



（二）进阶连接技巧

1. 抗干扰处理：

   • 电源线与信号线保持30cm以上距离
   • 关键信号线穿金属管屏蔽
   • 接地线单独走线（不与信号线并行）

2. 通信配置：

   • RS485通信地址设置（A/B地址端子）
   • Can总线节点ID配置（1-63）
   • 以太网IP地址分配（需与PLC网络匹配）

常见问题与解决方案 （一）典型故障排查 Q1：伺服不运转怎么办？ A1：检查三步法

1. 电源指示灯（伺服电源指示灯是否亮）
2. 使能信号（PLC输出是否正常）
3. 编码器连接（检查A/B相序）

Q2：PLC无法读取伺服状态？ A2：排查要点：

• 通信协议配置是否匹配（如Profinet/ethernet/IP）
• 诊断端口连接状态（PLC诊断口指示灯）
• 伺服控制模块版本兼容性

（二）接线规范误区

1. 线径选择误区：

   • 错误：用1mm²线接PLC电源
   • 正确：至少使用1.5mm²线（电流＜8A）

2. 接地处理误区：

   • 错误：共用接地线
   • 正确：分别设置独立接地体（间距＞1m）

实战案例：汽车焊接生产线改造 （项目背景）某汽车配件厂需要将传统气动焊枪升级为伺服驱动焊枪，要求PLC控制6台伺服电机同步动作。

（接线方案）：

1. 电源系统：

   • 总功率：6×1.5kW=9kW
   • 伺服电源：380V×3相+N
   • PLC电源：24VDC+/-24V-

2. 控制网络：

   • 主控PLC：S7-1200（CPU1221）
   • 通信方式：Profinet
   • 伺服控制器：西门子6FC6700

3. 线路布局：

   • 电源线：采用4芯线（线径4mm²）
   • 控制线：双绞屏蔽线（线径1.5mm²）
   • 编码器线：专用编码器电缆（线径2.5mm²）

（实施难点与解决）：

1. 同步精度问题：

   • 解决方案：配置PLC同步脉冲模块
   • 实现效果：定位精度从±0.5mm提升至±0.1mm

2. 抗干扰问题：

   • 解决方案：在电源柜加装浪涌保护器
   • 测试数据：电压波动±15%时系统仍稳定运行

未来接线技术趋势

1. 智能化发展：

   • 预测性维护：通过电流监测线缆（如HART协议）
   • 自诊断功能：带诊断接口的伺服模块

2. 线路简化方案：

   • 模块化接线盒：减少现场布线量
   • 无源现场总线：取消中间继电器

3. 能源管理：

   • 伺服再生能量回馈：配置DC/DC转换器
   • 动态功率调节：根据负载调整线缆规格

总结与建议

1. 接线三原则：

   • 安全第一（接地、绝缘）
   • 稳定优先（抗干扰设计）
   • 灵活扩展（预留接口）

2. 新手学习路径：

   • 理论阶段：掌握电气符号与标准
   • 实践阶段：从单轴控制开始
   • 进阶阶段：参与完整项目

3. 选购建议：

   • 伺服控制器：根据负载选择（扭矩型/速度型）
   • PLC类型：S7-1200适合中小型项目
   • 线缆品牌：优先选择UL/CE认证产品
