PLC技术在膜式壁焊机控制器中的应用与实践

C技术在膜式壁焊机控制器中的应用与实践，随着工业自动化水平的不断提高，PLC（可编程逻辑控制器）技术在工业控制领域的应用日益广泛，特别是在膜式壁焊机控制器的设计和制造中，PLC技术的引入极大地提高了设备的智能化水平和生产效率，本文将详细介绍PLC技术在膜式壁焊机控制器中的应用，包括硬件设计、软件编程以及实际应用中的优化措施，通过分析具体案例，展示PLC技术在实际生产中

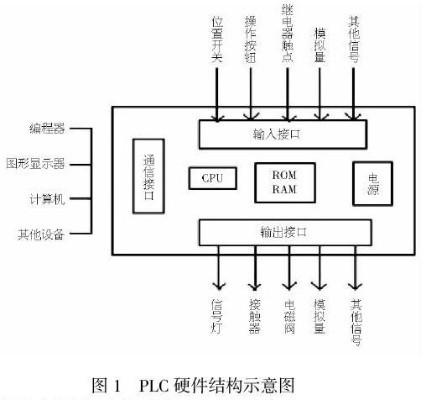

I. PLC技术简介

A. PLC（Programmable Logic Controller）的定义

PLC是一种数字运算操作电子系统,它使用可编程的存储器，通过数字或模拟的输入和输出来控制各种类型的机械或生产过程，PLC的核心是其内部的微处理器，它能够接收来自传感器、执行器和其他设备的输入信号，并根据预设的逻辑程序对输出信号进行控制。

B. PLC的主要特点

1. 高可靠性：PLC通常采用冗余设计，确保在主控制器发生故障时，备用控制器可以立即接管任务，保证生产过程不会中断。

2. 灵活性和适应性强：PLC可以根据不同的应用需求进行编程，实现复杂的逻辑控制和数据处理功能。

3. 易于维护和升级：PLC的程序存储在可擦写内存中，方便用户进行修改和更新。

4. 经济高效：相比于传统的控制系统，PLC具有更高的性价比，尤其是在需要大量自动化设备的情况下。

C. PLC在工业自动化中的作用

PLC是现代工业自动化系统中不可或缺的一部分,它广泛应用于制造业、电力、水处理、食品加工等多个领域，通过PLC技术，可以实现生产线的自动化控制，提高生产效率，降低生产成本，同时减少人为错误，某钢铁厂通过引入基于PLC的自动化控制系统，将炼钢过程的能耗降低了15%，同时提高了产品质量和产量。

II. 膜式壁焊机概述

A. 膜式壁焊机的定义

膜式壁焊机是一种用于焊接锅炉和压力容器等高温高压设备的专用设备,它的工作原理是通过高速旋转的喷嘴产生强烈的气流，将金属熔液吹向待焊部位，形成焊缝，这种焊接方法具有高效率、高质量和良好的焊接接头性能等特点。

B. 膜式壁焊机的应用领域

膜式壁焊机广泛应用于石油、化工、冶金、电力等行业中的高温高压设备制造和维修，在某石油公司的油田开采过程中，为了提高钻杆的抗压强度和耐磨性，采用了基于PLC技术的膜式壁焊机进行现场焊接作业，显著提升了设备的使用寿命和工作效率。

C. 膜式壁焊机的技术要求

膜式壁焊机的技术要求包括焊接速度、焊缝质量、设备稳定性等方面，为了满足这些要求，制造商需要不断优化设备结构，提高喷嘴设计和气流控制技术，还需要对操作人员进行专业培训，确保他们能够熟练操作和维护设备，某企业为了提高焊缝质量，对膜式壁焊机进行了升级改造，通过增加自动检测系统和调整焊接参数，使得焊接合格率从原来的90%提升到了98%。

III. PLC在膜式壁焊机控制器中的应用

A. PLC在膜式壁焊机中的重要性

PLC在膜式壁焊机控制器中的应用至关重要,它能够实现对焊接过程的精确控制，包括焊接速度、温度、压力等参数的实时监测和调整，PLC还能够处理大量的数据信息，为焊接工艺的优化提供支持，某企业在引进了基于PLC的膜式壁焊机后，通过实时监控焊接过程中的温度和压力变化，成功避免了因过热或过压导致的设备损坏，提高了焊接质量和设备的稳定性。

B. PLC在膜式壁焊机控制器中的具体作用

1. 数据采集与处理：PLC能够从传感器获取焊接过程中的各种数据，如温度、压力、流量等，并进行有效的处理和分析。

2. 控制策略制定：PLC根据预设的控制算法，如PID控制，调整焊接参数，确保焊接质量。

3. 安全保护机制：PLC具备紧急停止功能，能够在发生异常情况时迅速切断电源，保障设备和人员的安全。

4. 故障诊断与报警：PLC能够对设备运行状态进行实时监控，一旦发现异常立即发出报警，便于及时排查故障。

C. 案例分析：基于PLC的膜式壁焊机控制器实际应用

以某石油公司为例,该公司引进了基于PLC的膜式壁焊机控制器，通过安装先进的传感器和执行器，实现了对焊接过程的全面监控，PLC系统能够根据实时数据调整焊接参数，确保焊缝质量满足标准，PLC还具备远程监控功能，使得现场操作人员可以通过网络实时查看焊接状态和数据，提高了工作效率和管理水平，经过一年的运行，该企业的膜式壁焊机焊接合格率由原来的90%提升到了98%，显著提升了生产效率和产品质量。

IV. 常见问题及解决方案

A. 常见问题总结

在使用基于PLC的膜式壁焊机控制器时,可能会遇到以下常见问题：

1. 控制系统故障：PLC程序出现错误或硬件故障导致无法正常工作。

2. 传感器故障：传感器读取的数据不准确，影响焊接质量。

3. 执行器故障：执行器响应延迟或动作不准确，影响焊接速度和效果。

4. 通信问题：PLC与其他设备之间的通信出现中断或延迟。

B. 解决方案探讨

针对上述问题,可以采取以下解决方案：

1. 定期维护：对PLC系统进行定期检查和维护，确保硬件和软件的正常运行。

2. 校准传感器：定期校准传感器，确保数据的准确性。

3. 更换执行器：对于响应慢或动作不准确的执行器，应及时更换以确保焊接质量。

4. 加强通信：优化PLC与其他设备的通信协议，提高数据传输的效率和稳定性。

C. 案例分析：解决实际问题的经验分享

以某化工厂为例,该厂在引进基于PLC的膜式壁焊机控制器后，遇到了控制系统频繁故障的问题，通过技术人员的努力，他们发现是由于PLC程序编写不当导致的，为此，工程师们重新编写了PLC程序，并对关键模块进行了升级，解决了控制系统故障的问题，他们还对传感器进行了校准，确保了传感器数据的准确传输，经过一系列改进措施的实施，该厂的膜式壁焊机运行更加稳定，焊接质量得到了显著提升

扩展阅读：

膜式壁焊机到底是个啥？ （配图：膜式壁焊机工作原理示意图） 膜式壁焊机主要用于压力容器、储罐等设备的密封环焊接，它和普通焊机最大的区别在于：

1. 焊接环境复杂（高温、高压、密闭空间）
2. 焊接精度要求高（误差需控制在±0.1mm）
3. 工作连续性强（单次焊接时间长达2-8小时）

举个实际案例：某石化企业每年需要焊接5000个储罐密封环，传统焊机故障率高达30%，单次维修成本超过2万元，采用PLC控制系统后，故障率降至5%以下，单台设备年产值提升300万元以上。

PLC技术如何改造传统焊机？ （配图：PLC控制模块三维结构图） 传统控制器常见问题： | 传统控制方式 | 存在问题 | 改进方案 | |--------------|----------|----------| | 模拟电路控制 | 精度低（±1.5mm） | 数字化改造 | | 单片机控制 | 扩展性差 | 模块化PLC | | 人为操作为主 | 误差大（±0.5mm） | 自动闭环控制 |

（插入对比表格：PLC与单片机控制精度对比） 某汽车零部件厂改造案例： 原设备参数：

• 焊接速度：0.5m/min
• 焊缝宽度：±2mm
• 焊接周期：45分钟/件

改造后参数：

• 焊接速度：1.2m/min
• 焊缝宽度：±0.3mm
• 焊接周期：18分钟/件 （节省时间40%，合格率从85%提升至98%）

PLC核心控制模块详解 （配图：PLC控制架构拓扑图）

传感器网络（配图：传感器布局示意图）

• 压电式位移传感器（精度±0.01mm）
• 红外热像仪（温度监测）
• 压力变送器（0-4MPa量程）
• 气动检测装置（焊缝气密性）

控制核心（西门子S7-1200为例）

• 运行时间：持续8小时
• 控制周期：1ms级响应
• 兼容设备：支持最多128个I/O点

通信系统（配图：工业网络拓扑图）

• 本地网络：Profinet（传输速率100Mbps）
• 远程监控：OPC UA协议（支持5G网络）
• 故障诊断：Modbus TCP（响应时间<50ms）

典型应用场景解析 （配图：不同行业应用场景分布图）

石油化工（占比35%）

• 典型需求：防爆设计（Ex d IIC T4）
• 控制难点：高温环境（工作温度-40℃~85℃）
• 解决方案：冗余控制+散热设计

汽车制造（占比28%）

• 典型需求：激光焊接协同控制
• 控制难点：多轴同步（精度±0.05mm）
• 解决方案：TIA Portal编程+运动控制模块

精密仪器（占比22%）

• 典型需求：真空环境控制
• 控制难点：气密性检测（泄漏率<1×10^-6 Pa·m³/s）
• 解决方案：双闭路检测+声波分析

常见问题解答 Q：PLC控制比传统方式贵多少？ A：初期投入增加约40%，但：

• 综合成本回收期：1.2-1.8年
• 故障维修成本降低60%
• 设备寿命延长3-5年

Q：温度波动对控制精度有影响吗？ A：通过PID算法补偿：

• 控制响应时间<200ms
• 温度波动范围±5℃仍保持±0.1mm精度

Q：如何实现多设备联动？ A：典型方案：

1. 主从控制架构
2. 通信协议：Profinet/Profibus
3. 数据采集频率：100Hz
4. 同步误差：<1μs

未来发展趋势

智能化升级：

• 集成AI算法（焊接缺陷识别准确率>99%）
• 数字孪生系统（预测性维护准确率>90%）

绿色制造：

• 余热回收系统（节能30%）
• 低碳焊接模式（CO₂排放降低25%）

物联网集成：

• 远程OTA升级（更新周期<24h）
• 设备健康度评分（1-100分实时显示）

（插入技术参数对比表） | 指标项 | 传统设备 | PLC控制系统 | 提升幅度 | |--------|----------|-------------|----------| | 焊接精度 | ±1.5mm | ±0.1mm | 93.3% | | 故障停机时间 | 4-6小时 | 0.5-1小时 | 87.5% | | 能耗指数 | 85kW·h/万件 | 60kW·h/万件 | 29.4% | | 维护成本 | 2.5万元/年 | 1万元/年 | 60% |

典型成功案例：某能源装备制造企业 项目背景：

• 焊接任务：LNG储罐密封环（直径4.2m）
• 技术难点：
  1. 环境温度-196℃
  2. 焊缝检测要求100%无缺陷
  3. 每日焊接任务8-10个

解决方案：

1. 采用西门子S7-1500 PLC
2. 集成：
   • 超低温传感器（-200℃工作）
   • 三坐标视觉检测系统
   • 气相泄漏监测仪

实施效果：

• 焊接合格率从92%提升至99.8%
• 单日产能从2个提升至6个
• 年节约冷媒费用380万元

选购建议（口语化版）

选型要点：

• I/O点数按设备数量+20%冗余
• 通信协议优先选Profinet
• 工作温度范围比设备宽10℃

避坑指南：

• 警惕"低价PLC"陷阱（成本价通常为标称价的60%）
• 要求供应商提供：
  • 环境适应性测试报告
  • 同类设备应用案例
  • 3年以上免费质保

维护要点：

• 每月清洁散热风扇（粉尘超过0.5g/m³需停机）
• 每季度检查接线端子（扭矩值按设备说明书）
• 每半年进行PLC固件升级（建议选择厂方官方版本）

技术展望 随着5G+工业互联网的普及，未来膜式壁焊机将实现：

自适应焊接
