PLC可编程控制器程序的构建与应用

C（可编程逻辑控制器）是一种用于工业自动化的电子设备，能够通过编写程序来控制各种机械和电子系统，本文将探讨PLC程序的构建过程以及其在实际应用中的重要性。PLC程序的构建需要选择合适的编程语言，如梯形图、指令列表、功能块图等，这些语言各有特点，适用于不同的控制需求，在构建程序时，需要考虑输入输出设备、传感器和执行器的连接方式，以及程序的逻辑结构。PLC程序的调试是确保控制系统正常运行的关键步骤，调试过程中，需要对程序进行逐步测试，以验证其正确性，还需要对程序进行优化，以提高运行效率和稳定性。PLC程序的应用范围非常广泛，包括制造业、交通运输、能源、水处理等多个领域，通过使用PLC程序，可以实现对生产过程的自动控制，提高生产效率和产品质量，PLC程序还可以实现对设备的远程监控和维护，降低维护

在现代工业自动化领域，可编程逻辑控制器（Programmable Logic Controller, PLC）扮演着至关重要的角色，它们不仅能够实现复杂的控制任务，还能通过编程来应对各种变化和挑战，我将为你介绍如何构建一个有效的PLC程序,并展示其在实际工业中的应用。

让我们了解一下什么是PLC，PLC是一种数字运算操作电子系统，它使用可编程序的存储器，用来存储执行逻辑运算、顺序运算、计时/计数和算术运算等操作的指令，并通过数字或模拟输入/输出信号控制各种类型的机械或生产过程。

如何编写一个有效的PLC程序呢？你需要确定程序的目标和功能，比如是用于简单的开关控制，还是复杂的运动控制，根据目标设计程序结构，包括输入输出接口、控制逻辑、错误处理等部分。

举个例子，假设你正在设计一个用于生产线的PLC程序，目的是控制输送带的速度，你可以创建一个表格来记录输入和输出设备及其对应的动作,如表1所示：

| 输入设备 | 动作 | 输出设备 | 动作 |
|-----------|------|----------|------|
| 传感器A | 启动输送带 | 变频器A | 停止输送带 |
| 传感器B | 停止输送带 | 变频器B | 启动输送带 |

你需要编写控制逻辑，对于输送带速度的控制，你可能需要一个PID（比例-积分-微分）控制器来实现平滑的速度调整，你可以在表格中添加一行来表示这个控制逻辑,如表2所示：

| 输入设备 | 动作 | 输出设备 | 动作 |
|-----------|------|----------|------|
| 传感器A | 启动输送带 | 变频器A | 停止输送带 |
| 传感器B | 停止输送带 | 变频器B | 启动输送带 |
| PID控制器 | 调节输送带速度 | 变频器A/B | 保持当前速度 |

不要忘记加入错误处理机制，如果传感器故障导致无法启动输送带，你的程序应该能够检测到这个问题并采取相应的措施,如表3所示：

| 输入设备 | 动作 | 输出设备 | 动作 |
|-----------|------|----------|------|
| 传感器A | 启动输送带 | 变频器A | 停止输送带 |
| 传感器B | 停止输送带 | 变频器B | 启动输送带 |
| PID控制器 | 调节输送带速度 | 变频器A/B | 保持当前速度 |
| 错误代码 | 传感器故障 | 报警灯 | 重新启动传感器 |

我们已经完成了一个简单的PLC程序设计，在实际工作中，你可能需要根据具体的应用场景和技术要求进行调整和优化，随着技术的发展，PLC的功能也在不断扩展，例如集成更多的通信协议、支持更高级的控制算法等。

PLC程序的设计需要遵循一定的步骤和原则，通过合理的规划和编程，可以有效地实现对工业设备的控制和管理，随着技术的不断进步，PLC将继续在自动化领域

扩展阅读：

什么是PLC可编程控制器？ （配图：工业场景中PLC控制设备的示意图）

"PLC就像工业界的瑞士军刀"，这个比喻非常贴切，PLC全称Programmable Logic Controller，中文译为可编程逻辑控制器，它本质上是一个专为工业环境设计的计算机系统,具有以下核心特征：

1. 坚固耐用：能承受-40℃~85℃温度、湿度95%等恶劣环境
2. 高可靠性：平均无故障时间超过10万小时
3. 编程友好：支持梯形图、指令表等多种编程语言

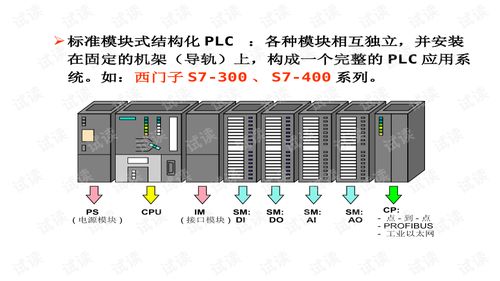

4. 灵活扩展：通过数字I/O模块、通信模块等实现功能扩展

（插入表格：PLC与普通计算机对比） | 特性对比 | PLC | 个人电脑 | |-----------------|------------------|------------------| | 工作环境 | 工业现场 | 办公室/家庭 | | 抗干扰能力 | 极强 | 较弱 | | 实时响应 | 毫秒级 | 秒级 | | 典型应用 | 自动化设备 | 通用计算 | | 系统复杂度 | 专用系统 | 通用系统 |

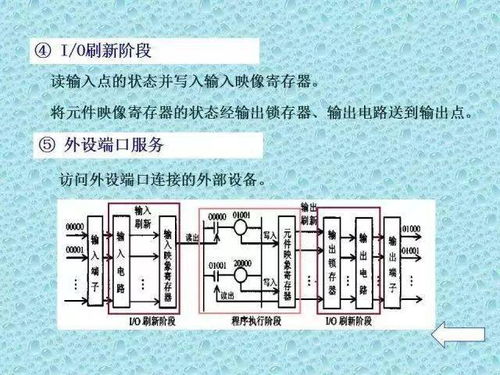

PLC工作原理通俗解读 （配图：PLC工作循环示意图）

想象一下这个工作流程：

1. 输入采样阶段：PLC读取所有输入信号（传感器、按钮等）
2. 程序执行阶段：扫描并执行用户程序
3. 输出刷新阶段：根据程序结果更新输出信号
4. 自诊断阶段：检查硬件/软件异常
5. 通信处理阶段：接收发送数据

（插入表格：PLC扫描周期要素） | 要素 | 描述 | 典型时间 | |-------------|--------------------------|-------------| | 扫描周期 | 完整执行一次工作循环 | 1-100ms | | 输入采样 | 读取所有输入状态 | 0-5ms | | 程序执行 | 执行用户程序指令 | 0-50ms | | 输出刷新 | 更新输出状态 | 0-5ms | | 自诊断 | 硬件/软件自检 | 0-10ms |

PLC编程基础入门 （配图：梯形图编程界面截图）

1. 常用编程语言对比 （插入表格：PLC编程语言特性） | 语言类型 | 优点 | 缺点 | 适用场景 | |-------------|-----------------------|-----------------------|-------------------| | 梯形图(Ladder) | 直观易懂，工业应用最广 | 逻辑复杂时不易调试 | 逻辑控制电路 | | 指令表(St) | 代码紧凑，效率高 | 需要记忆大量指令 | 简单控制逻辑 | | 结构化文本(SFC) | 适合复杂流程控制 | 需要编程经验 | 工艺流程控制 | | 功能块图(FBD) | 适合数学运算类控制 | 界面复杂 | 工业数学处理 |

2. 三菱FX系列典型指令示例 （插入指令代码表格） | 指令代码 | 功能说明 | 语法示例 | 适用场景 | |----------|------------------|--------------------|-------------------| | AND | 逻辑与操作 | X0 AND X1 | 开关联锁控制 | | OR | 逻辑或操作 | Y0 OR Y1 | 多条件触发输出 | | LD | 输入指令 | LD X2 | 开启输入信号 | | OUT | 输出指令 | OUT Y3, K5 | 定时器设置 | |定时器指令（T） | 限时控制 | T0 K100 | 100秒延时 |

实战案例：自动化流水线控制系统 （配图：模拟流水线工作场景）

某汽车制造厂需要实现以下控制需求：

1. 传送带启停控制（X0/X1）
2. 光电传感器检测物料到位（X2）
3. 3秒延时启动液压夹具（Y0）
4. 故障报警（Y1）

（插入梯形图程序代码）

|  X0   X1   X2   T0   |   Y0   Y1   |
|  AND   OR    AND   T0  |   AND   OR  |
|  X1    X2    X3   K3  |   X0     X4  |

（配图：程序调试界面截图）

常见问题Q&A Q1：PLC程序调试时为什么会出现"程序错误"提示？ A1：常见原因及解决方法：

• 程序语法错误（如缺少分号）：检查指令格式
• 硬件连接故障（如输入模块损坏）：使用万用表检测线路
• 信号干扰导致：加装屏蔽电缆，优化布线
• 程序容量超出：检查PLC存储空间（如FX3U最大支持32K步）

Q2：如何快速定位程序中的死循环？ A2：五步排查法：

1. 添加监视点（监视寄存器状态）
2. 使用断点功能暂停执行
3. 检查定时器/计数器复位条件
4. 分析输出信号变化规律
5. 逐步注释程序段测试

Q3：PLC与上位机通信失败怎么办？ A3：解决方案：

• 检查RS485接线（A/B线极性）
• 设置正确的波特率（如9600bps）
• 验证通信协议（Modbus RTU格式）
• 更新通信模块固件
• 使用示波器抓取通信波形

行业应用深度解析

智能家居控制系统 （配图：智能家居控制界面） 典型案例：某别墅项目实现：

• 照明系统：根据光照自动调节亮度（X0）
• 空调联动：人体感应+温湿度控制（X1/X2）
• 安全监控：烟雾/燃气报警联动（X3）

食品包装机械控制 （配图：包装机工作流程） 关键控制点：

• 产品检测（光电传感器X0）
• 定量充填（计数器C0）
• 灭菌处理（定时器T1）
• 包装完成信号（Y0）

未来发展趋势

工业物联网（IIoT）融合

• PLC与云平台数据交互（如MindSphere）
• 远程监控与OTA升级
• 数字孪生系统对接

人工智能集成

• 机器学习算法嵌入PLC
• 自适应控制策略
• 故障预测性维护

模块化设计趋势

• 柔性生产线配置
• 无线通信模块普及
• 边缘计算能力提升

（插入趋势预测表格） | 发展方向 | 技术特征 | 预计普及时间 | |-------------|--------------------------|-----------------| | 数字孪生 | 实
