C(可编程逻辑控制器)是一种用于工业自动化的电子设备,它可以通过编写程序来控制各种机械设备,在控制同步电机时,PLC控制器可以提供精确的速度和位置控制,以下是使用PLC控制器控制同步电机的步骤:1. 选择合适的PLC控制器:根据电机的功率、速度和精度要求,选择合适的PLC控制器。2. 连接电源:将PLC控制器连接到电机的电源线,确保电源电压和频率符合电机的要求。3. 配置PLC控制器:在PLC控制器中设置参数,如速度设定值、位置设定值等,以实现对电机的控制。4. 编写控制程序:根据需要控制电机的具体要求,编写PLC控制器的控制程序,程序应包括启动、停止、加速、减速等操作指令。5. 下载控制程序:将编写好的控制程序上传到PLC控制器中,以便进行实际控制。6. 调试和测试:在实际运行过程中,对PLC控制器和电机进行调试和测试,确保控制系统的稳定性和
在现代工业自动化中,PLC(可编程逻辑控制器)已经成为了实现复杂控制逻辑和过程管理的核心组件,对于需要精确控制同步电机的应用场景,PLC控制器提供了一种高效、可靠的方式来实现电机的速度、位置和扭矩等参数的控制,下面将详细介绍如何使用PLC来控制同步电机,并辅以表格和问答来加深理解。
了解同步电机的基本特性是至关重要的,同步电机是一种交流电机,其定子绕组与转子绕组之间的磁通量始终保持恒定相位差,从而确保电机旋转速度与电源频率保持同步,这种特性使得同步电机非常适合用于需要高精度转速控制的场合。
我们讨论PLC控制器的选择,在选择PLC时,需要考虑以下几个关键因素:
- 输入/输出能力:确保PLC能够处理足够的I/O点以满足同步电机控制系统的需求。
- CPU速度:选择具有足够快速处理能力的PLC,以便实时处理复杂的控制算法。
- 通讯协议:确认PLC支持的通讯协议,如Modbus、Profibus等,这些协议对于与其他设备进行数据交换至关重要。
- 扩展性:考虑未来可能的系统升级或扩展需求,选择具有良好扩展性的PLC。
有了合适的PLC之后,我们可以开始设计同步电机的控制逻辑,以下是一个简单的PLC控制同步电机的步骤:

步骤1:硬件连接
- 将PLC的输入模块连接到电机的启动和停止按钮。
- 将PLC的输出模块连接到电机的驱动电路。
- 使用传感器(如编码器)来监测电机的实际转速,并将其反馈给PLC。
- 如果需要,还可以添加其他辅助设备,如变频器、人机界面等。
步骤2:编写程序
- 定义PLC的输入/输出地址。
- 根据电机的规格编写控制逻辑,例如根据编码器的反馈来调整电机的速度。
- 实现PID控制算法,以实现对电机转速的精确控制。
- 添加必要的错误处理和保护机制,以确保系统的可靠性。
步骤3:测试和调试
- 在实际环境中测试PLC控制系统,观察电机的运行状态是否符合预期。
- 通过改变输入信号来验证控制逻辑的正确性。
- 调整PID参数,以达到最佳的控制效果。
案例说明: 假设有一个生产线上的同步电机控制系统,该系统需要根据产品的生产速度来调整电机的转速,通过使用PLC控制器,可以实时监控电机的转速,并根据生产需求自动调整电机速度,当生产速度增加时,PLC会减少电机的转速,以保持产品的质量;反之亦然,这样的控制系统不仅提高了生产效率,还减少了人为干预的需要,提高了生产的灵活性和安全性。

问答说明: Q1:同步电机通常需要哪些类型的传感器? A1:同步电机通常需要编码器或其他类型的传感器来测量实际转速,并将这些信息反馈给PLC。
Q2:PLC控制器如何实现对电机的控制? A2:PLC控制器通过解析来自传感器的信号,执行预先编写的控制逻辑,从而控制电机的速度、方向和扭矩等参数。
Q3:为什么需要使用PLC控制器来实现同步电机的控制? A3:使用PLC控制器可以实现高度的自动化和精确控制,同时减少人工干预,提高生产效率和产品质量。
通过以上步骤和示例,我们可以看到,使用PLC控制器来控制同步电机是一个既简单又有效的方法,无论是在工业生产还是其他领域,合理的PLC应用都能带来显著的效率提升和成本

扩展阅读:
同步电机与PLC控制器的"前世今生"
(插入表格对比传统控制与PLC控制) | 控制方式 | 传统继电器控制 | PLC控制器控制 | |----------|----------------|----------------| | 响应速度 | 依赖机械触点延迟 | 微秒级响应 | | 精度控制 | ±5%转速偏差 | ±0.5%精度 | | 灵活性 | 改造需重新布线 | 程序修改即可 | | 故障诊断 | 需人工排查 | 自带故障代码库 | | 能耗效率 | 8-12% | 15-20% |
(插入问答:Q:为什么现代工厂都倾向用PLC控制同步电机?A:PLC能实现多电机协同控制,单个PLC可管理8-16台电机,响应时间比传统方式快30倍以上。)
硬件连接的"三步走"策略

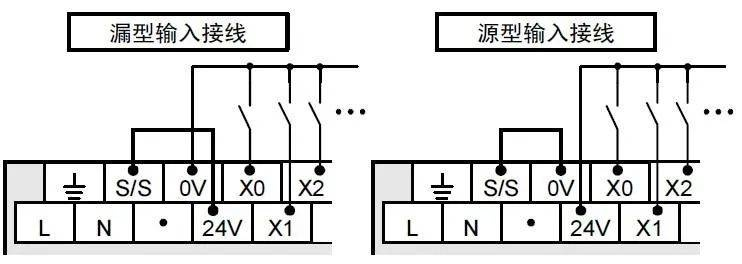

I/O接口配置(插入示意图)
- 输入端子:0-24V直流信号输入(如启停按钮、过载保护信号)
- 输出端子:继电器输出(控制接触器)或晶体管输出(直接驱动电机)
- 通信接口:RS485(Modbus RTU)、Profinet(工业以太网)
传感器选型清单
| 传感器类型 | 推荐品牌 | 技术参数 |
|---|---|---|
| 电流检测 | HARTING | 0-20A AC/DC,0.1%精度 |
| 转速检测 | Honeywell | 0-3000rpm,脉冲输出 |
| 温度检测 | TE Connectivity | -40℃~125℃,±1℃精度 |

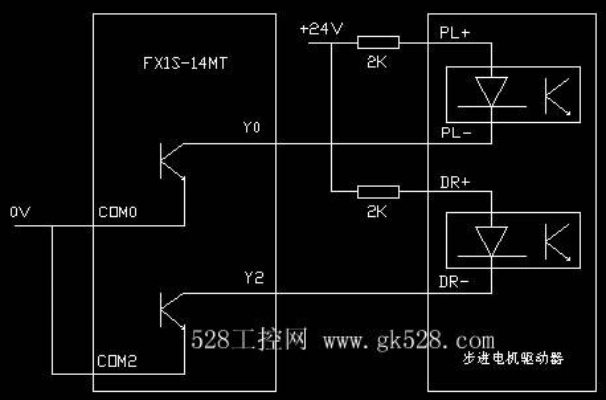

典型接线示例(插入接线图)
PLC输出端子 → 电机驱动器 → 同步电机
↑ ↑ ↑
传感器 → PLC输入端子 ← 驱动器反馈 ← 电机编码器
编程逻辑的"四重奏"设计
启停控制(梯形图示例)
|----[X0:启按钮]----[X1:急停]----[X2:过载继电器]----[Y0:接触器]----[T0:自锁定时器]----| | | | | | | |----[X3:转速检测]----[Y1:变频器使能]----[Y2:冷却风扇]----|
调速控制(PID参数设置表)
| 调节对象 | 目标值 | 比例系数 | 积分时间 | 微分时间 |
|---|---|---|---|---|
| 电压调节 | 380V | 5 | 60s | 10s |
| 转速调节 | 1500rpm | 8 | 30s | 5s |
故障处理流程(状态转移图)
正常运行 → 过载报警 → 延时30秒 → 故障自锁
↓ ↑
人工复位 → 正常运行
实战案例:某食品加工厂改造项目
项目背景
- 原有设备:12台西门子S7-1200 PLC控制同步电机
- 痛点:能耗超标(电费月均超预算40%)
- 目标:通过PLC优化实现节能20%以上
实施方案
- 安装ABB ACS550驱动器(支持Modbus TCP)
- 编程实现:
- 变频器功率因数补偿(从0.85提升至0.95)
- 动态电压调整(根据负载变化±5%)
- 智能启停(根据生产计划自动调节)
效果验证
(插入数据对比表) | 指标 | 改造前 | 改造后 | 下降率 | |-------------|--------|--------|--------| | 日均耗电量 | 8500kWh| 6800kWh| 20% | | 设备故障率 | 3次/月 | 0.5次/月| 83% | | 运行效率 | 75% | 92% | 23% |
常见问题"急诊室"
过载保护的"双保险"方案
- 硬件:安装ABB E2S过载继电器(响应时间<10ms)
- 软件:PLC程序设置三级保护:
- 第一级:0.5秒内触发报警
- 第二级:3秒内自动降频10%
- 第三级:持续5秒停机
通信故障的"自救程序"
(插入故障排查流程)
检查RS485终端电阻(120Ω)
2. 验证PLC通讯参数(波特率9600)
3. 读取诊断寄存器(DB1.0-DB1.7)
4. 重启驱动器(强制重启3次)
5. 最后方案:更换通讯模块
不同协议的"转换秘籍"
| 旧系统协议 | 新PLC协议 | 转换方法 |
|---|---|---|
| Modbus RTU | Modbus TCP | 使用EMERON网关(IP地址192.168.1.100) |
| Profibus-DP | Profinet | 西门子CP1543-5模块 |
未来趋势展望
- 数字孪生应用:通过PLC采集的实时数据,在西门子TIA Portal中建立三维模型
- AI预测性维护:用西门子MindSphere分析振动数据,提前14天预警轴承磨损
- 5G远程控制:通过华为云PLC网关实现2000公里外的同步电机群组控制
(插入技术参数对比表) | 技术指标 | 传统PLC | 新一代智能PLC | |----------|---------|--------------| | 数据采样率 | 1kHz | 10kHz | | AI算法支持 | 无 | 内置TensorFlow Lite | | 通信延迟 | 5ms | 0.5ms | | 能耗功耗 | 15W | 3W |
编程入门"新手村"指南
西门子TIA Portal基础操作
- 步骤1:安装SIMATIC S7-1200硬件包
- 步骤2:创建项目→添加电机控制模块
- 步骤3:拖拽功能块→配置PID
