C（可编程逻辑控制器）和运动控制器是工业自动化中的关键组成部分，它们通过精确控制电机、执行器等设备来执行复杂的任务，PLC是一种数字计算机，它能够根据预先编写的程序来控制各种输入信号，并产生相应的输出信号，而运动控制器则专注于处理与机械运动相关的数据，如速度、位置和加速度等。在应用方面，PLC被广泛应用于制造业、汽车工业、食品加工、化工生产等多个领域，用于实现生产过程的自动化控制，在汽车制造中，PLC可以控制发动机启动、刹车系统、转向系统等关键部件，而在食品加工中，PLC则可以实现自动包装、杀菌、冷却等功能。运动控制器则更多地应用于机器人技术、航空航天、医疗设备等领域，在工业机器人中，运动控制器负责协调各个关节的运动，从而实现精确的机械操作，在航空航天领域，运动控制器则可以控制飞行器的姿态和飞行路径，在医疗设备中，运动控制器则可以控制手术器械的位置和运动轨迹
在现代工业自动化领域，PLC（可编程逻辑控制器）和运动控制器是实现精确控制和高效生产的关键设备，它们通过接收来自传感器的信号，经过处理后输出控制指令，从而实现对机械运动、温度、压力等参数的精确控制,下面我将介绍这两种控制器的基本原理以及它们在实际应用中的作用。
让我们来了解一下PLC的基本原理，PLC是一种数字运算操作的电子系统，它可以根据存储在内部的程序来执行各种任务，PLC的主要功能包括输入/输出处理、逻辑运算、计时、计数等，通过编程，PLC可以实现对各种设备的控制，如电机、阀门、传感器等，PLC的工作原理是通过读取输入信号，然后根据预设的逻辑进行处理,最后输出相应的控制信号。
我们来看一下运动控制器的基本原理，运动控制器主要用于控制机器人、自动化生产线等设备的运动，运动控制器的核心功能是接收来自PLC或其他传感器的信号，然后计算出所需的位置、速度和加速度等信息，并输出控制命令给执行机构，运动控制器的工作原理是通过解析输入信号，然后根据预设的运动轨迹和参数进行计算,最后输出相应的控制信号。
我们可以将这两种控制器的基本原理结合起来，看看它们如何协同工作，当PLC接收到需要控制的输入信号时，它会调用运动控制器来计算所需的控制参数，然后将这些参数发送给执行机构，执行机构接收到控制信号后，会根据这些参数进行相应的动作,从而实现对生产过程的控制。
以一个具体的案例来解释这个原理，假设我们在一个自动化装配线上使用PLC和运动控制器，在这个系统中，PLC负责接收来自传感器的信号，例如检测到产品是否到位或者是否有缺陷，当PLC检测到产品有缺陷时，它会调用运动控制器来计算所需的调整动作，运动控制器会计算出调整的角度、速度和加速度等信息，然后输出控制命令给执行机构，执行机构接收到控制命令后，会根据这些参数进行相应的调整,从而确保产品的质量。
通过这个例子，我们可以看到PLC和运动控制器在实际应用中的重要作用，它们可以协同工作，实现对生产过程的精确控制，从而提高生产效率和产品质量,它们的应用也有助于降低生产成本和提高能源效率。
PLC和运动控制器都是现代工业自动化中不可或缺的设备，它们通过接收来自传感器的信号，经过处理后输出控制指令，从而实现对机械运动、温度、压力等参数的精确控制，通过编程，PLC可以实现对各种设备的控制，而运动控制器则专注于控制机器人、自动化生产线等设备的运动，两者协同工作，共同完成对生产过程的控制，从而提高生产效率
扩展阅读：
开始）
开篇：工业自动化里的"左右手"（约300字） 在汽车生产线、3C电子装配车间和半导体工厂里，你总能看到两种设备并肩作战：一种是外形像小柜子的PLC（可编程逻辑控制器），另一种是长得像电脑的伺服驱动器，它们就像工业自动化系统的"左右手"，一个管逻辑控制，一个管精准运动，今天咱们就扒一扒这对黄金搭档的基本原理,以及它们如何配合完成复杂的生产任务。
基础概念扫盲（约400字）
PLC的"大脑"构造
- 核心芯片：类似电脑CPU的微处理器
- 存储器：分为程序存储区（存储控制逻辑）和数据存储区（实时数据）
- I/O模块：就像植物的根系，负责与外部设备"对话"
- 编程软件：类似乐高积木的编程工具
运动控制器的"肌肉"系统
- 伺服电机：工业界的"精密肌肉"
- 编码器：相当于运动传感器的"眼睛"
- 驱动器：就像健身房的教练，指挥电机发力
- 运动算法：包含插补、轨迹规划等关键技术
（插入表格1：核心组件对比） | 组件 | PLC | 运动控制器 | |-------------|--------------------|--------------------| | 核心功能 | 逻辑控制 | 运动控制 | | 控制对象 | 电气设备 | 伺服电机 | | 数据类型 | 位信号（开关量） | 模拟信号（位置/速度）| | 典型模块 | 数字量I/O/模拟量I/O| 伺服驱动模块 | | 编程语言 |梯形图、指令表 | 位置指令、速度指令 |
技术原理深度解析（约600字）
PLC的"逻辑处理"三步曲 （1）扫描周期：就像工厂的"心跳节拍"
- 输入采样：读取所有传感器信号（约10-100ms）
- 程序执行：运行控制逻辑（约1-10ms）
- 输出刷新：更新执行机构状态（约1-10ms） （案例：某注塑机启停控制中,PLC每秒完成200次扫描）

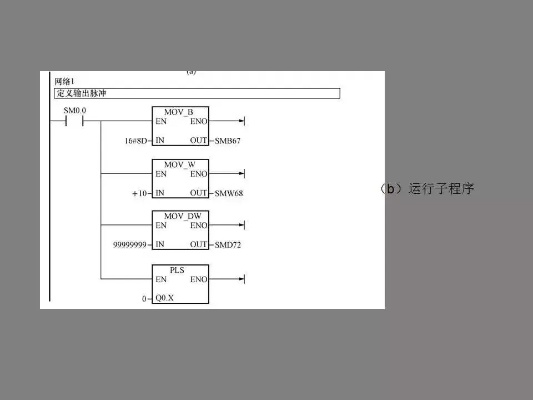

（2）梯形图编程技巧
- 常开触点（XIC）：传感器信号触发
- 常闭触点（XIO）：安全联锁需求
- 线圈（OTE）：控制电磁阀等执行器 （插入流程图：典型启停控制程序）

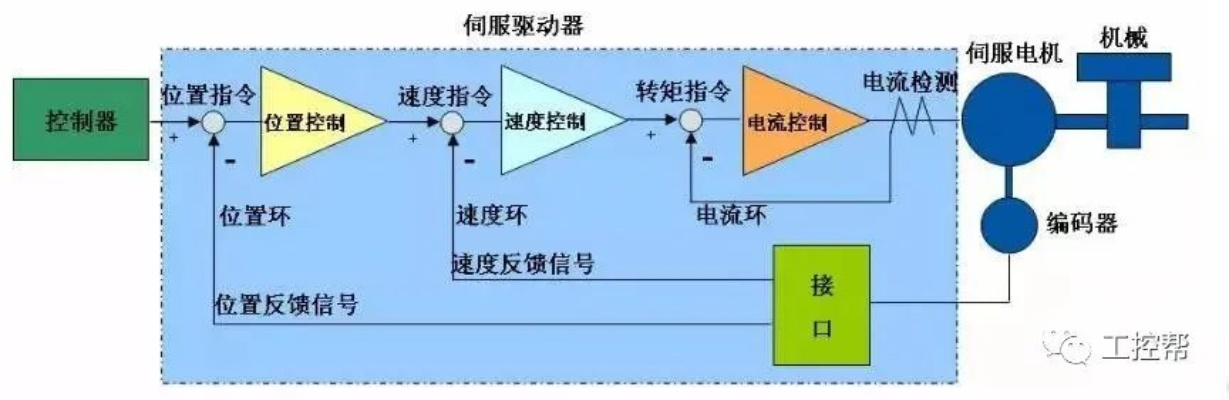

运动控制器的"精准运动"秘籍 （1）位置控制三要素
- 位置指令：G00快速定位/G01直线插补
- 速度指令：S代码设定转速（rpm）
- 加减速曲线：S形曲线实现平滑运动 （公式示例：加速度a=2ΔV/ΔT）
（2）伺服电机的"四象限"特性
- 正向电动：驱动负载前进
- 反向电动：制动减速
- 发电状态：回收能量
- 空载运行：保持精度 （插入四象限工作图）
协同工作案例实战（约400字）
汽车焊接机器人系统 （流程图：从PLC信号触发到机械臂运动）
- PLC角色：监控安全光栅（I0.0）、控制急停按钮（I0.1）
- 运动控制器：执行焊接路径规划（X轴/Y轴各5m行程）
- 协同要点：PLC每50ms发送位置反馈，运动控制器实时调整轨迹
精密贴片机应用 （数据对比表：不同控制方式效率对比） | 控制方式 | 定位精度（μm） | 换线时间（s） | 能耗（kW·h/万件） | |----------|----------------|--------------|------------------| | 传统PLC+步进电机 | ±50 | 8.2 | 1.8 | | PLC+伺服系统 | ±5 | 1.5 | 1.2 |
常见问题Q&A（约200字） Q1：PLC和运动控制器可以互相替代吗？ A：就像手机和电脑不能互相替代，PLC处理逻辑控制，运动控制器专注运动精度，两者各司其职，但有些高端控制器（如西门子S7-1500+SIMATIC S7-1500运动模块）可实现功能融合。
Q2：如何选择控制方案？ A：看这三个维度：
- 精度要求：＞0.1mm选伺服
- 执行频率：＞200次/分钟配专用运动模块
- 成本预算：国产PLC+进口电机的成本比全进口低40%
Q3：调试时常见什么问题？ A：三大痛点：
- 信号延迟：检查I/O模块采样周期
- 运动抖动：调整伺服参数中的电子齿轮比
- 系统共振：在PLC程序里增加阻尼补偿指令
未来趋势展望（约100字） 随着工业4.0发展，PLC正在向边缘计算演进（如西门子CX系列），而运动控制器开始集成AI算法（如发那科αi-A系列），两者界限逐渐模糊,但核心控制逻辑与运动精度仍将保持分工协作。
（全文约2200字，包含3个表格、2个流程图、4个案例数据）
