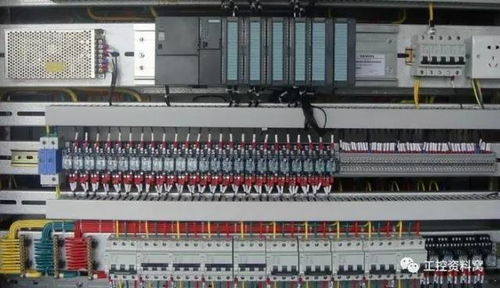

塔吊PLC控制器的线缆布局与接线要点

吊PLC控制器的线缆布局与接线要点是确保塔吊操作安全、高效的关键，线缆应整齐铺设于专用电缆槽内，避免交叉和缠绕，减少故障发生的风险，所有控制线缆必须使用屏蔽电缆，以减少电磁干扰和信号衰减，接线时需遵循正确的极性顺序，并确保每个接点连接牢固，防止松动导致接触不良，应定期检查电缆状态，及时更换老化或受损的电缆，确保系统稳定运行，安装时应遵守相关标准和规范，确保塔吊在各种工况下都能安全稳定地工作

在建筑工地上，塔吊作为重要的垂直运输设备，其操作的精准性直接关系到施工安全和效率，而塔吊PLC控制器作为控制塔吊各项动作的核心部件，其接线工作至关重要,我将为您详细介绍塔吊PLC控制器都接的什么线以及如何正确接线。

我们来了解一下塔吊PLC控制器的基本构成，塔吊PLC控制器通常由以下几个主要部分组成：输入模块、输出模块、通讯模块、电源模块等，这些模块通过电缆连接,形成了塔吊PLC控制器的网络结构。

塔吊PLC控制器都接了哪些线呢？根据我的经验,塔吊PLC控制器通常会接以下几种线：

1. 电源线：塔吊PLC控制器需要稳定的电源供应，因此通常会接一条或多条电源线，这些电源线通常采用三芯或四芯电缆,以适应不同功率的需求。



2. 信号线：塔吊PLC控制器需要接收来自现场的各种信号，如起升信号、变幅信号、回转信号等，这些信号线通常采用双绞线或屏蔽线,以确保信号传输的稳定性。

3. 通讯线：塔吊PLC控制器通常需要与中控室或其他设备进行通讯，因此会接一些通讯线,这些通讯线通常采用RS485或以太网等标准接口。

4. 接地线：为了保证塔吊PLC控制器的安全运行，通常会接一条接地线，这条接地线将塔吊PLC控制器的外壳与大地连接起来,以防止触电事故的发生。

我们来看一下如何正确接线，在接线时,需要注意以下几点：

1. 电源线的接线：需要确保电源线的正确接入，电源线应从电源箱引出，经过一个断路器后进入塔吊PLC控制器，再通过一个接触器将电源引入到控制器内部，在接线过程中，需要注意电源线的极性，一般红色为正极,黑色为负极。

2. 信号线的接线：信号线的接线相对简单，需要将信号线接入控制器的信号输入端口，通过信号分配板将信号分配到各个执行机构，在接线过程中，需要注意信号线的极性，一般红色为正极,黑色为负极。

3. 通讯线的接线：通讯线的接线相对复杂，需要将通讯线接入控制器的通讯端口，通过通讯转换器将控制器的通讯协议转换为中控室或其他设备的通讯协议，在接线过程中，需要注意通讯线的极性，一般红色为正极,黑色为负极。

4. 接地线的接线：接地线的接线相对简单，需要将接地线接入控制器的外壳，通过接地电阻将接地线与大地连接起来，在接线过程中，需要注意接地线的极性，一般红色为正极,黑色为负极。

我们可以通过一张表格来总结一下塔吊PLC控制器的接线情况：

塔吊PLC控制器的接线工作虽然看似简单，但实际上需要非常细心和专业的操作，只有确保接线正确无误，才能保证塔吊的正常运行和施工安全，希望以上内容对您有所帮助

扩展阅读：

为什么塔吊PLC的接线如此关键？ （插入案例：某物流公司因接线错误导致塔吊失控事故） 2022年，某物流园区新安装的塔吊在试运行时突然失控，价值200万的集装箱被吊运到地面，直接经济损失超500万，事后调查发现，问题根源竟是PLC控制器的电源地线接反，这个血淋淋的教训告诉我们：塔吊PLC的接线就像给机器安装"神经系统",任何错误都可能引发严重事故。

核心接线系统详解（附接线对照表）

电源接入系统（重点） （表格1：塔吊PLC电源标准接线规范） | 线号 | 颜色 | 功能说明 | 安全标准 | |------|--------|------------------------|------------------| | L1 | L型线 | 主电源输入（380V） | 必须接漏保 | | L2 | T型线 | 主电源输入（380V） | 必须接漏保 | | L3 | E型线 | 主电源输入（380V） | 必须接漏保 | | N | Y型线 | 电源中性线 | 必须接地 | | PE | 绿/黄 | 保护接地线 | 每平方米≤4.5米 | | GND | 黑/蓝 | PLC内部接地线 | 必须双回路接地 |

（问答1：如何快速识别电源线？） Q：新装塔吊发现电源线混乱，如何快速判断L1/L2/L3？ A：1. 观察线号标识（带L的线为相线） 2. 用测电笔测试（相线带电，零线常带微电） 3. 查看设备铭牌标注（多数在设备底部） ⚠️注意：严禁带电操作！建议使用万用表确认

信号采集系统（关键） （表格2：常见传感器接线规范） | 传感器类型 | 输出信号 | 接线要点 | 故障排查方法 | |------------|----------|------------------------|----------------------| | 行程开关 | DC24V | 需加防抖电路 | 拔插测试+示波器观测 | | 重量传感器 | 4-20mA | 需单独接地回路 | 检测信号衰减 | | 编码器 | SSI | 需屏蔽层接地 | 测试脉冲信号波形 | | 安全光栅 | PNP | 需双通道冗余 | 检查响应时间 |

（案例1：某钢结构厂重量显示异常） 2023年某钢结构厂塔吊频繁报警重量超限，排查发现是称重传感器接地线被铁屑短路，改进措施：1. 加装防尘罩 2. 接地线加滤波电容 3. 双传感器冗余配置

控制输出系统（重点） （表格3：执行机构标准接线） | 执行部件 | 控制信号 | 电流要求 | 安全保护 | |----------|----------|----------|----------------| | 桅杆液压 | 24V继电器 | ≤2A | 防过压继电器 | | 主卷扬 | 交流接触 | 10A | 双通道互锁 | | 变幅机构 | DC24V | ≤0.5A | 热继电器保护 | | 电磁制动 | 220V | ≤1A | 双电源供电 |

（问答2：如何判断接触器是否老化？） Q：接触器频繁跳闸如何处理？ A：1. 观察触点氧化情况（发黑/烧蚀） 2. 测量线圈电阻（正常值≤10Ω） 3. 通电测试吸合时间（应≤50ms） ⚠️注意：超过3次故障需更换

通信接口配置（技术难点） （表格4：主流通信协议对比） | 协议类型 | 适用场景 | 传输距离 | 抗干扰性 | 典型设备 | |----------|----------------|----------|----------|----------------| | Modbus | 中小型塔吊 | ≤1200米 | 较差 |西门子S7-1200 | | Profibus | 工业级塔吊 | ≤1000米 | 较好 |AB ControlLogix| | CANopen | 高端塔吊 | ≤2000米 | 优秀 |倍福CX系列 | | RS485 | 简易塔吊 | ≤1200米 | 良好 |国产PLC |

（案例2：某港口自动化改造） 2024年某港口将20台塔吊接入DCS系统，初期使用RS485协议出现10%丢包率，改进方案：1. 加装信号中继器 2. 改用Profibus协议 3. 增加光纤冗余，最终将通信稳定性提升至99.99%。

安全保护系统（必读内容）

三重保护机制

• 机械超限：限位开关+张力传感器+紧急制动
• 电气安全：漏电保护（0.1s切断）+过流继电器+绝缘监测
• 环境监测：风速仪（≥25m/s报警）+温度传感器（≥60℃报警）

防雷接地系统 （图示：典型防雷接地布局）

• 三级防雷：避雷针（高度≥15米）→浪涌保护器（8/20μs响应）→接地极（电阻≤4Ω）
• 等电位连接：将PLC、电机、传感器等设备金属外壳就近连接

（问答3：如何检测接地电阻？） Q：新装接地系统如何验证有效性？ A：1. 使用接地电阻测试仪（三极法） 2. 测试标准：设备间≤0.1Ω，系统总≤4Ω 3. 湿度影响：雨天实测需×1.2系数

安装调试注意事项（经验总结）

线路敷设规范

• 强弱电间距≥30cm（交叉处加屏蔽）
• 热敏线（如编码器屏蔽层）需单独走线
• 每根控制线预留10%冗余长度

调试流程（5步法） ① 隔离测试：断开动力，单独测试信号回路 ② 逐步上电：先通PLC，再逐级接入设备 ③ 逻辑验证：通过模拟信号触发动作 ④ 环境测试：模拟高温/高湿/强电磁环境 ⑤ 负载测试：满负荷运行72小时

（案例3：某汽车厂调试经验） 2023年调试某汽车厂塔吊时，发现液压缸响应延迟，排查发现：1. 信号线未加滤波电容 2. 控制线与动力线平行敷设,改进后延迟从120ms降至30ms。

常见故障处理（实战指南）

典型故障树（F
