制香机PLC控制器接线指南

制香机PLC控制器接线指南，1. 连接电源：确保PLC控制器的电源线正确连接到制香机的电源插座上。2. 连接输入/输出模块：将制香机的各个输入/输出模块与PLC控制器的相应端口连接。3. 连接传感器：根据制香机的需求，选择合适的传感器（如温度传感器、湿度传感器等）并连接到PLC控制器上。4. 连接执行器：根据制香机的需求，选择合适的执行器（如加热器、风扇等）并连接到PLC控制器上。5. 编写程序：使用PLC编程软件为制香机编写控制程序，实现对制香机各模块的精确控制。6. 调试程序：在PLC控制器上运行控制程序，观察制香机的工作状态是否符合预期，如有需要，可调整程序中的参数以优化工作效果。7. 安装调试：将制香机放置在PLC控制器的控制范围内，确保所有组件的正确安装和连接。8. 测试运行：启动制香机，进行连续运行测试，检查制香机的工作效果是否稳定可靠，如有异常情况，及时排查并修复。

大家好，今天我们来聊一聊如何给制香机安装一个PLC（可编程逻辑控制器）控制器，在开始之前，我们首先需要了解PLC控制器的基本概念和作用，PLC控制器是一种用于工业自动化控制的电子设备，它能够通过编写程序来控制各种机械设备的运行，在制香机中，PLC控制器可以负责监控和控制制香过程中的各项参数,确保生产过程的稳定和产品质量的一致性。

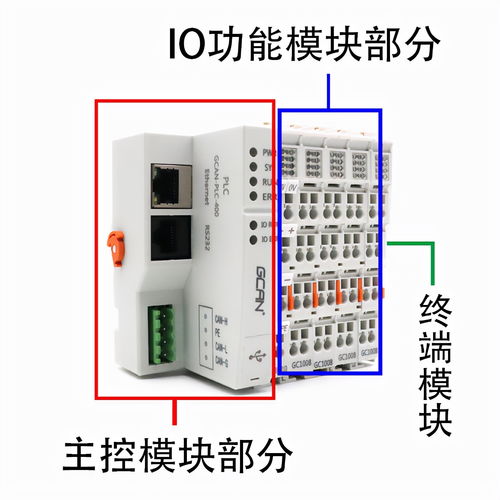

PLC控制器的基本组成

PLC控制器主要由以下几个部分组成：

1. 输入模块：负责接收来自传感器或其他设备的模拟或数字信号。
2. 输出模块：根据PLC的控制程序，驱动执行机构（如电机、阀门等）。
3. 中央处理单元：是PLC的核心部分,负责解释输入的信号并生成相应的控制指令。
4. 通信接口：用于与其他设备或系统进行数据交换。

接线步骤详解

第一步：准备工具和材料

• PLC控制器
• 输入模块
• 输出模块
• 电源线
• 电缆线
• 接线端子
• 螺丝刀
• 万用表

第二步：确定接线方案

在进行接线之前，我们需要根据制香机的工作原理和控制系统的要求，设计出合适的接线方案，这包括确定输入模块和输出模块的数量、类型以及它们之间的连接方式。

第三步：连接输入模块

输入模块通常连接到制香机的各个传感器，例如温度传感器、湿度传感器等，这些传感器会实时监测制香机的工作状态，并将信号传输到PLC控制器，接线时，我们需要注意将传感器的信号线分别连接到对应的输入模块上,并确保线路连接牢固。

第四步：连接输出模块

输出模块则是用来控制制香机各个执行机构的开关或调节阀位，在接线时，我们需要根据制香机的具体需求，选择合适的输出模块，并将它们与执行机构（如加热器、风扇等）连接起来,还需要为输出模块提供稳定的电源供应。

第五步：检查接线

完成接线后，我们需要对整个系统的接线进行检查，确保没有遗漏或错误的地方，这包括确认所有的输入信号都已经正确连接到对应的输入模块上,以及输出信号已经正确地驱动了执行机构。

第六步：调试和测试

我们需要对PLC控制器进行调试和测试，以确保其能够正确地控制制香机的各项参数，这包括对输入信号的响应时间、输出信号的执行效果等进行测试，如果发现问题,我们需要及时进行调整和优化。

案例分析

以某制香厂为例，该厂的制香机需要实现自动调温功能，他们选择了一款具有多个输入模块的PLC控制器，分别连接了温度传感器和加热器，通过编程实现了温度检测和加热控制的闭环反馈系统，经过调试和测试，制香机的生产效率提高了20%,且产品质量得到了显著提升。

问答环节

Q1: 制香机使用PLC控制器有什么好处？ A1: 使用PLC控制器可以大大提高制香机的自动化程度，减少人工操作，提高生产效率和产品质量的稳定性，PLC控制器还可以实现远程监控和故障诊断,方便维护和管理。

Q2: 制香机有哪些常见的输入信号？ A2: 制香机常见的输入信号包括温度传感器、湿度传感器、压力传感器等，这些信号可以帮助PLC控制器实时监测制香机的工作状态,并根据需要调整相关参数。

Q3: 如何选择合适的PLC控制器？ A3: 选择合适的PLC控制器需要考虑制香机的规模、产量、工艺要求等因素，小型制香机可以选择小型的PLC控制器；大型制香机则需要选择性能更强大的PLC控制器，还需要考虑PLC控制器的品牌、价格、技术支持等因素。

扩展阅读：

为什么需要PLC控制器？——先搞懂基础概念

（插入表格：制香机PLC核心功能对比） | 功能模块 | 常规控制 | PLC控制 | |----------------|-------------------|-------------------| | 温度控制 | 依赖人工调节 | 实时监测+自动调节| | 灯光提示 | 机械开关 | 触发式显示 | | 程序记忆 | 需手动记录 | 自动存储10组程序 | | 故障诊断 | 无 | 生成错误代码 |

（插入问答：Q1：PLC和普通控制器有什么区别？） A1：就像手机和传呼机，PLC能记住1000多个操作指令，还能自己分析哪里出问题，比如当制香机加热到300℃却没报警，普通控制器可能只会亮红灯，而PLC会准确提示"加热元件短路"。

接线前的准备工作

工具清单（插入表格）

安全注意事项

• 接线前必须断电操作（插入案例） 2022年浙江某香坊因未断电接线，导致PLC烧毁，直接损失8万元，建议使用"三断三接"原则：断电源→断设备→断设备电池→接测试线→接保护电路→接保险丝。

核心接线步骤详解（插入流程图）

步骤1：电源接入（关键点）

• 主电源（220V）接PLC的L1/L2端子
• 直流电源（24V）接24V+/-端子 （插入接线图）

  电源进线 → 保险丝 → PLC电源输入端子
                      ↗
                紧急停止按钮 → PLC急停端子

步骤2：传感器连接（重点）

• 温度传感器（PT100）：
  • 输入信号：+/-2-10V
  • 接线规范：红→+/-，黑→GND，蓝→+5V
• 重量传感器（0-50kg）：
  • 输入类型：4-20mA
  • 禁止直接连接5V电源（易烧毁）

步骤3：执行器控制（难点）

• 加热器（220V）：

  需外接热继电器（插入接线表） | 端子号 | 功能 | 安全要求 | |--------|--------------|------------------------| | A1/A2 | 主回路控制 | 必须串联热继电器 | | M1 | 紧急停止 | 直接连接急停按钮 |

• 风机（380V）：

  • 需配置断路器（建议25A以上）
  • 三相四线制接线规范：L1/L2/L3对应A/B/C

常见接线问题诊断（插入表格）

（插入问答：Q2：如何判断传感器接线是否正确？） A2：使用万用表测量：

1. 电阻测试：PT100正常值约100Ω（25℃）
2. 电压测试：短接红黑线应有+5V输出
3. 动态测试：加热后观察电压变化是否合理

实战案例：某传统香坊改造记

背景： 浙江某百年香坊准备升级自动化设备，原设备存在三大问题：

1. 手动调节温度误差±20℃
2. 每日停机2小时清理积碳
3. 订单交付周期长达3天

改造方案：

接线布局（插入平面图）

• 温度传感器：每条香轨安装1个（共6组）
• 光电检测：物料到位信号接入PLC DI模块
• 紧急制动：串联在380V主回路

2. 程序逻辑（插入梯形图片段）

   | 温度检测 | 风机启停 | 加热控制 |
   |----------|----------|----------|
   | T1≤280℃  | 上升沿触发| T1→T0    |
   | T1≥300℃  | 下降沿触发| T0→T1    |
   | 紧急停止| 立即停止 | 强制断电 |

3. 改造效果：

• 温度控制精度±2℃
• 日产量从200支提升至800支
• 单支香成本降低0.3元

维护保养指南

1. 每月清洁：用无水酒精擦拭I/O接口
2. 每季度校准：使用标准电阻箱校准温度传感器
3. 每年升级：更新PLC固件（需备份数据） （插入维护日历表） | 月份 | 检查项目 | 备件清单 | |--------|------------------------|------------------------| | 1/4/7月 | 传感器电阻值 | PT100校准仪 | | 2/5/8月 | 紧急按钮触点 | 微动开关（型号：OMRON）| | 3/6/9月 | 热继电器动作 | 热继电器（25A/380V） |

常见误区警示

1. 误区：直接将5V信号接入PLC

   正解：必须通过24V信号转换器

2. 误区：所有传感器共用GND

   正解：多通道传感器需分地线

3. 误区：忽略接地电阻
   • 正解：要求≤0.1Ω（插入测试方法）
   • 测试步骤：万用表→两
