科瑞达PLC控制器接线指南提供了详细的指导，以确保正确连接和配置PLC以实现其功能，以下是根据您提供的内容生成的摘要：科瑞达PLC控制器接线指南旨在帮助用户正确连接和配置科瑞达PLC控制器，以下是一些关键点：1. 确保所有电缆和连接器符合制造商的规格和标准。2. 使用适当的工具进行接线，如螺丝刀、剥线钳等。3. 根据制造商提供的接线图，将电源线连接到PLC控制器的电源插座。4. 将输入/输出电缆连接到PLC控制器的相应端口，确保正确连接每个端口，以避免短路或错误信号。5. 对于模拟输入，确保使用适当的电阻和滤波器来保护传感器。6. 对于数字输入和输出，确保使用适当的电压等级和接口类型。7. 在连接过程中，仔细检查每个连接点，确保没有松动或损坏的电缆。8. 完成接线后，测试PLC控制器的功能，以确保所有组件正常工作并满足性能要求。9. 遵循制造商的维护和操作指南，以确保长期稳定运行。通过遵循这些步骤和指南，用户可以确保正确地连接和配置科瑞达PLC控制器，从而充分发挥其性能和功能。

我们需要了解科瑞达PLC控制器的基本构成,PLC控制器通常由CPU模块、输入/输出模块、电源模块等部分组成，每个部分都有其特定的接线方式和要求。
Q: 如何连接PLC控制器的电源？ A: 连接电源时，需要确保电源电压与PLC控制器要求的电压相符，PLC控制器的电源电压范围为24VDC到240VAC，如果电源电压超出这个范围，可能需要使用稳压器或变压器进行转换。
Q: 在连接PLC控制器的输入/输出模块时需要注意什么？ A: 在连接输入/输出模块时，需要确保所有的接口都正确连接到相应的插槽中，还需要检查所有连接是否牢固，避免因为松动导致接触不良。
Q: 如果PLC控制器的某个模块出现故障，应该如何处理？ A: 如果PLC控制器的某个模块出现故障，首先应该停止运行该模块，然后检查是否有明显的损坏或者过热现象，如果有，可能需要更换模块，如果没有，可以尝试重启PLC控制器看是否能够解决问题，如果问题仍然存在，可能需要寻求专业的技术支持。
Q: 在接线过程中，有哪些常见的错误需要注意？ A: 在接线过程中，最常见的错误包括忘记连接电源线、错误的连接方向、不牢固的连接等，这些错误可能会导致设备无法正常工作，甚至可能引发安全事故，在接线时一定要仔细检查，确保每一个连接都正确无误。
Q: 如何确保PLC控制器的接线符合市场环境的要求？ A: 为了保证PLC控制器的接线符合市场环境的要求，首先要选择符合相关标准的电缆和连接器，要定期对PLC控制器进行维护和检查，确保所有的接线都符合设计要求，要定期对PLC控制器的软件进行更新，确保其能够适应市场环境的变化。
Q: 对于不熟悉PLC控制器的用户，如何选择合适的接线方式？ A: 对于不熟悉PLC控制器的用户，建议首先购买一本关于PLC控制器接线的书籍或者观看一些相关的教学视频，通过学习，可以了解不同型号的PLC控制器的接线方式和注意事项，还可以咨询专业人士的意见，以确保选择的接线方式适合自己的实际情况。
Q: 在接线过程中，如果遇到技术难题，应该如何解决？ A: 如果在接线过程中遇到技术难题，可以先尝试查阅相关的技术文档或者在线搜索解决方案，如果仍然无法解决问题，可以联系专业的技术支持人员或者寻求法律援助，在面对技术难题时保持冷静和耐心是非常重要的。
Q: 在接线完成后，如何测试PLC控制器的功能是否正常？ A: 在接线完成后，可以通过编写简单的测试程序来测试PLC控制器的功能是否正常，可以编写一个简单的计数器程序，然后观察计数器的输出是否符合预期，如果发现功能不正常，可以根据具体情况进行调整和修复。
Q: 在长期使用过程中，如何保持PLC控制器的稳定运行？ A: 为了保持PLC控制器的稳定运行，需要定期对其进行维护和检查，这包括清理灰尘、检查电源线和电缆、检查输入/输出模块的状态等，还需要注意设备的散热情况，避免因过热导致的性能下降，如果发现设备有异常情况，应及时进行处理，以免影响设备的正常运行。

扩展阅读：

电源接线

Q1：科瑞达PLC的电源模块如何接线？

A1：
科瑞达PLC通常使用24V DC电源模块供电，接线步骤如下：

科瑞达PLC控制器接线指南

将电源模块的L（火线）连接到外部24V电源的正极。
将电源模块的N（零线）连接到外部电源的负极。
将PLC的P+（主电源正极）连接到电源模块的L端子。
将PLC的GND（公共地）连接到电源模块的N端子。
确保电源模块的保护地（PE）可靠接地。

注意：

使用符合PLC额定电压的电源，避免过压或欠压。
接线前务必断开PLC电源，防止触电。
电源模块的接线必须牢固,避免松动导致设备故障。

输入/输出模块接线

Q2：数字量输入模块（DI）的接线方式是什么？

A2：
科瑞达PLC的数字量输入模块通常用于接收开关信号（如按钮、传感器信号），接线方式如下：

接线方式1：源型接法（Source Type）

输入信号源（如限位开关）的正极接PLC的DI端子。
输入信号源的负极通过公共端子（COM）连接到PLC的GND。
此方式适用于传感器输出高电平信号的场合。

接线方式2：漏型接法（Sink Type）

输入信号源的负极接PLC的DI端子。
输入信号源的正极通过公共端子（COM）连接到PLC的GND。
此方式适用于传感器输出低电平信号的场合。

注意：

确保输入信号电压在PLC允许范围内（通常为24V DC）。
输入模块的公共端子（COM）必须连接到PLC的GND。
长距离信号传输需使用屏蔽电缆,避免干扰。

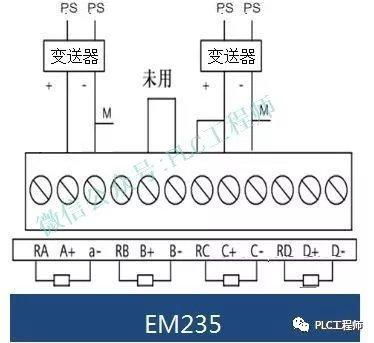

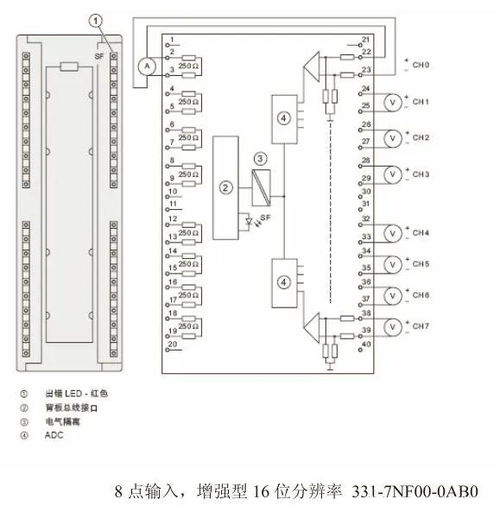

Q3：模拟量输入模块（AI）的接线有哪些注意事项？

A3：
模拟量输入模块用于接收0-10V、4-20mA等连续信号，接线时需注意：

电压信号（0-10V）：
- 将信号源的正极连接到AI模块的+IN端子。
- 将信号源的负极连接到AI模块的-IN端子。
- 确保信号源阻抗匹配，避免信号衰减。
电流信号（4-20mA）：
- 将信号源的正极连接到AI模块的+IN端子。
- 将信号源的负极连接到AI模块的-（COM）端子。
- 确保信号源负载阻抗符合PLC要求（通常为250Ω）。

注意：

科瑞达PLC控制器接线指南

模拟量信号易受干扰，建议使用屏蔽电缆并接地。
信号线长度不宜过长，避免信号失真。
定期校准模拟量输入模块,确保测量精度。

通信接线

Q4：科瑞达PLC如何与上位机或HMI进行通信？

A4：
科瑞达PLC支持多种通信接口，如RS-485、RS-232、以太网等，以RS-485为例：

接线方式：
- 使用标准的RS-485双绞线，连接A（+）和B（-）端子。
- 连接PLC的通信端口（如COM1）到上位机的RS-485接口。
通信参数设置：
- 波特率（Baud Rate）：通常为9600、19200、38400等。
- 数据位（Data Bits）：通常为8位。
- 奇偶校验（Parity）：通常为偶校验（Even）。
- 停止位（Stop Bits）：通常为1位。

注意：

RS-485通信需使用终端电阻（120Ω）以减少信号反射。
多台设备通信时，需设置唯一的设备地址（Device ID）。
以太网通信需配置IP地址,确保网络连通性。

案例说明：生产线温度控制系统的接线

场景描述：
某工厂生产线使用科瑞达PLC控制温度传感器，通过模拟量输入模块读取温度数据,并通过HMI显示和调节温度。

接线步骤：

温度传感器（热电偶）：
- 热电偶输出毫伏信号（mV），需通过信号放大器转换为4-20mA电流信号。
- 将电流信号接入PLC的AI模块（4-20mA输入）。
HMI通信：
- HMI通过RS-485连接到PLC的COM1端口。
- 设置HMI与PLC的通信参数（波特率、数据位等）。
控制输出：

PLC的数字量输出模块（DO）驱动温度调节器。
