C（可编程逻辑控制器）输入加继电器的控制器系统是一种工业自动化解决方案，它结合了PLC的逻辑控制能力和继电器的电气输出功能，这种系统通常用于需要高可靠性和快速响应的应用中，例如在制造业、过程控制和能源管理等领域。PLC输入加继电器的控制器系统的主要组成部分包括：1. PLC：作为系统的中央处理单元，负责接收输入信号并执行逻辑运算，生成相应的输出信号。2. 继电器：作为系统的执行元件，接收PLC的输出信号，实现对外部设备的控制。3. 输入模块：连接现场设备，将传感器或开关的模拟信号转换为PLC可以识别的数字信号。4. 输出模块：连接外部设备，如电机、阀门等，将PLC的控制信号转换为实际的动作。5. 电源模块：为整个系统提供稳定的电力供应。PLC输入加继电器的控制器系统的优势在于其高度的灵活性和可靠性，通过使用PLC，可以实现复杂的逻辑控制，而继电器则能够迅速响应外部事件，这种组合使得系统能够在保证高可靠性的同时，实现快速响应和
在工业自动化领域,PLC（可编程逻辑控制器）和继电器是两种常见的控制元件，它们各自扮演着重要的角色，我们就来聊聊如何将这两种元件结合起来，构成一个高效的控制器系统。
我们需要了解什么是PLC和继电器。
-
PLC（Programmable Logic Controller）：可编程逻辑控制器，是一种数字运算操作电子系统的智能设备，它可以根据用户编写的程序来实现各种控制功能，PLC具有高可靠性、抗干扰能力强、体积小、重量轻等优点，广泛应用于工业自动化领域。
-
继电器：一种电控制器件，当电流达到某个数值时，继电器的触点会从闭合状态变为断开状态，或者反之，继电器可以用于实现简单的开关控制，但通常不适用于复杂的控制逻辑。
我们来探讨PLC输入加继电器是如何构成的控制器系统。
-
PLC作为主控制器：PLC负责接收输入信号，并根据预设的控制程序执行相应的动作，当检测到温度超过设定值时，PLC会输出一个信号，驱动继电器吸合，从而切断加热器的电源，达到保护设备的目的。
-
继电器作为执行元件：继电器根据PLC发出的信号进行动作，当PLC发出吸合信号时，继电器的触点会闭合，从而实现对设备的控制，当PLC发出启动信号后，继电器会吸合，使电机开始运转。
-
输入信号的处理：PLC通过I/O模块接收来自现场的各种传感器的信号，如温度传感器、压力传感器等，这些信号经过预处理后，被送入PLC进行处理。
-
输出信号的输出：PLC处理完输入信号后，会生成对应的控制指令，并通过输出模块输出给继电器，输出模块可以是晶体管输出、晶闸管输出或固态继电器输出等。
-
控制逻辑的设计：PLC程序中需要设计控制逻辑，以实现对设备的各项参数进行精确控制，可以通过设置不同的控制参数，实现对电机转速、阀门开度的调节等。
-
故障诊断与报警：PLC还需要具备故障诊断和报警功能，以便及时发现并处理异常情况，如果检测到某个传感器出现故障，PLC会发出报警信号，提示维修人员进行检查。
-
通讯接口：为了实现与其他设备的联动控制，PLC还需要具备通讯接口，可以通过RS485或Modbus协议与上位机进行通信，实现远程监控和操作。
我们来看一个实际案例来解释这个控制器系统的应用。
某化工厂的生产线上,需要对多个参数进行实时监测和控制，为了实现这一目标，工厂采用了PLC加继电器的控制器系统，工厂安装了多个温度传感器和压力传感器，并将它们接入PLC的I/O模块，工厂编写了PLC程序，实现了对这些传感器信号的处理和控制逻辑的设计，通过输出模块，PLC向继电器发送信号，驱动继电器吸合，从而实现对生产线上各个设备的控制。
通过这个案例,我们可以看到PLC输入加继电器的控制器系统在实际应用中的强大功能和灵活性，它不仅可以实现对单一设备的控制，还可以实现对整个生产线的智能化管理，随着技术的不断发展，PLC和继电器的结合将会越来越紧密，为工业自动化
扩展阅读：
PLC（可编程逻辑控制器）在工业自动化领域扮演着重要角色，它通过输入模块接收外部信号，经过处理后输出控制信号，实现对各种设备的控制，本文将详细介绍PLC输入加继电器控制原理，并通过案例分析帮助大家更好地理解。
PLC输入加继电器控制原理

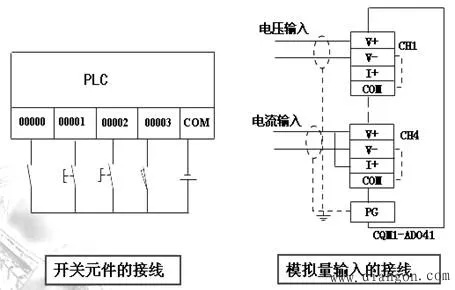

PLC输入模块
PLC输入模块负责接收外部信号,如按钮、传感器等，这些信号经过处理后，以数字或模拟信号的形式输入到PLC内部。
PLC内部处理
PLC内部通过程序对输入信号进行处理,根据预设的逻辑关系，生成相应的输出信号。

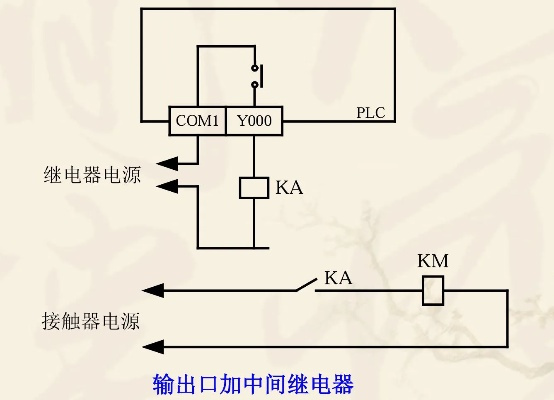

输出模块
PLC输出模块负责将处理后的信号输出到外部设备,如继电器、电机等，继电器作为常用输出设备，具有隔离、放大、转换等作用。
继电器控制原理
继电器是一种电控制器件,它利用电磁原理实现控制，当继电器线圈通电时，线圈产生磁场，吸引衔铁，使触点闭合或断开，从而实现电路的通断。
案例分析
案例背景
某工厂生产线上有一台设备,需要通过PLC控制继电器实现设备的启停，设备启动时，按下启动按钮；设备停止时，按下停止按钮。
PLC输入加继电器控制原理图
| 输入模块 | 输出模块 |
|---|---|
| 启动按钮 | 继电器 |
| 停止按钮 |
PLC程序设计
（1）启动按钮按下时，PLC内部启动继电器线圈，使触点闭合，设备启动。
（2）停止按钮按下时，PLC内部停止继电器线圈，使触点断开，设备停止。
程序实现
（1）启动按钮按下，输入模块接收信号，触发PLC内部程序。
（2）PLC内部程序判断启动按钮信号，输出控制信号至继电器线圈。
（3）继电器线圈通电，产生磁场，吸引衔铁，使触点闭合，设备启动。
（4）停止按钮按下，输入模块接收信号，触发PLC内部程序。
（5）PLC内部程序判断停止按钮信号，输出控制信号至继电器线圈。
（6）继电器线圈断电，磁场消失，衔铁释放，使触点断开，设备停止。
问答环节
读者A：PLC输入模块可以接收哪些信号？
答：PLC输入模块可以接收数字信号（如按钮、开关等）和模拟信号（如温度、压力等）。
读者B：继电器在PLC控制系统中有什么作用？
答：继电器在PLC控制系统中具有隔离、放大、转换等作用，可实现电路的通断控制。
读者C：PLC程序设计需要注意哪些问题？
答：PLC程序设计需要注意逻辑关系、输入输出信号、程序结构、编程语言等方面。
本文详细介绍了PLC输入加继电器控制原理,并通过案例分析帮助大家更好地理解，在实际应用中，PLC输入加继电器控制系统具有广泛的应用前景，为工业自动化领域提供了有力支持。
