子PLC控制器模块连接指南旨在指导用户如何正确安装和配置西门子的可编程逻辑控制器（PLC）模块，以下是一些关键点，它们构成了该指南的核心内容：1. 准备工作：在开始之前，确保所有必要的工具和材料都已准备就绪，包括螺丝刀、电烙铁、焊锡、电缆和连接器等。2. 硬件组装：根据西门子提供的安装说明，将PLC模块正确地安装在机柜内，确保所有的电缆都正确连接到相应的接口上。3. 软件配置：使用西门子的编程软件对PLC进行编程，设置好所需的参数和程序。4. 通信设置：如果需要与其他设备通信，确保已经正确配置了西门子PLC的I/O端口和其他相关设备。5. 测试与调试：在完成所有连接后，进行系统的测试和调试，确保PLC模块能够正常工作，满足项目需求。6. 维护与支持：在系统运行过程中，定期检查和维护PLC模块，以确保其长期稳定运行，如遇到问题，及时联系西门子的技术支持
本文目录导读：
在现代工业自动化中，西门子PLC控制器扮演着举足轻重的角色，它们不仅能够处理复杂的逻辑控制任务，还能与各种传感器、执行器等外围设备无缝对接，实现高效的生产过程控制，如何正确地将西门子PLC控制器模块连接到您的系统中呢？下面我将为您详细解释如何进行连接,并附上一些实用案例来加深理解。
准备工作
确保您已经了解西门子PLC控制器模块的型号和接口类型，如果您使用的是S7-1200系列，那么您可能需要使用MPI或PROFIBUS通讯协议，在开始连接之前，请仔细阅读手册,了解所有必要的步骤和参数设置。
硬件连接
电源连接
确保PLC模块的电源电压符合要求，对于大多数西门子PLC模块，推荐使用24V直流电，使用合适的电源适配器或变压器（如果需要更高的电压）为模块供电。
网络连接
根据您选择的通讯协议，使用相应的电缆和连接器将PLC模块连接到主控制器上，对于MPI或PROFIBUS协议,您可以使用MPI电缆或PROFIBUS电缆。

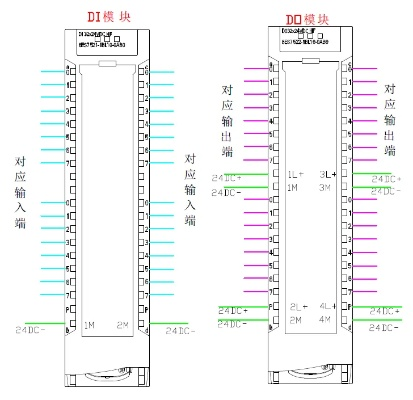

信号输入输出连接

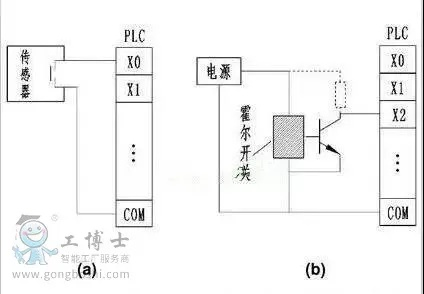

根据您的需求，将传感器、开关、指示灯等信号输入设备连接到PLC模块的输入端子，同样，将执行器、电机等输出设备连接到输出端子，务必注意信号的极性标识,确保信号正确传输。
软件配置
组态软件安装
在您的主控制器上安装适合的组态软件，如TIA Portal、Simatic Step 7等，这些软件提供了图形化界面,方便您进行系统配置和编程。
项目创建
在组态软件中创建一个新项目，并根据需要定义各个模块的地址、名称和数据类型，确保每个模块的地址是唯一的,避免冲突。
程序编写
编写控制逻辑代码，将您的逻辑需求转化为可执行的程序块，西门子PLC支持多种编程语言，如梯形图（Ladder Diagram）、指令列表（IL）等，选择合适的语言编写程序,确保代码的正确性和可读性。
测试与调试
单元测试
在完成整体组态后，对每个模块进行单独测试，确保每个模块都能正常工作，检查模块的输入/输出是否按照预期工作,以及通信是否正常。
系统集成测试
将所有模块集成到一起，进行全面的系统测试，这包括模拟各种操作条件,验证系统的响应时间和稳定性。
现场调试
在实际工作环境中进行调试，观察系统运行情况，解决可能出现的问题,这可能需要在现场进行多次调整和优化。
案例分析
以一个小型自动化生产线为例，该生产线使用了西门子S7-1200 PLC控制器，生产线包括多个工作站，每个工作站都需要精确控制，通过将不同的传感器和执行器连接到PLC模块，实现了对生产线状态的实时监控和调整，系统稳定运行,生产效率得到了显著提升。
正确的连接西门子PLC控制器模块是实现高效生产的关键，从硬件准备到软件配置，再到系统测试和调试，每一步都不容忽视，通过实际操作和案例分析，您可以更好地掌握如何将西门子PLC控制器模块连接到您的系统中，从而为您的自动化
扩展阅读：
大家好，今天咱们就来聊聊西门子PLC控制器模块的连接问题，PLC，也就是可编程逻辑控制器，是工业自动化中不可或缺的设备，连接好PLC，你的自动化设备才能顺利工作，下面,我就来给大家详细讲解一下西门子PLC控制器模块的连接方法。
连接前的准备工作
在开始连接之前,我们需要做一些准备工作：
| 准备工作 | 说明 |
|---|---|
| 确认型号 | 根据你的设备需求，选择合适的西门子PLC型号。 |
| 准备工具 | 常用的工具包括螺丝刀、剥线钳、万用表等。 |
| 熟悉图纸 | 仔细阅读设备图纸，了解各个接口的功能和连接方式。 |
| 安全措施 | 在操作过程中，确保电源关闭，避免触电风险。 |
连接步骤
下面是连接步骤的详细说明：
连接电源
我们需要连接PLC的电源,以下是连接电源的步骤：
- 将电源线插入PLC的电源接口。
- 确认电源线连接正确,然后打开电源开关。
连接输入模块
输入模块负责接收外部信号,以下是连接输入模块的步骤：
- 将输入模块插入PLC的相应插槽中。
- 使用剥线钳剥去输入线的外皮，露出约1.5cm的线芯。
- 将线芯插入输入模块的对应端子,确保连接牢固。
- 使用万用表测试输入信号是否正常。
连接输出模块
输出模块负责控制外部设备,以下是连接输出模块的步骤：
- 将输出模块插入PLC的相应插槽中。
- 使用剥线钳剥去输出线的外皮，露出约1.5cm的线芯。
- 将线芯插入输出模块的对应端子,确保连接牢固。
- 使用万用表测试输出信号是否正常。
连接通信模块
通信模块负责与其他设备进行数据交换,以下是连接通信模块的步骤：
- 将通信模块插入PLC的相应插槽中。
- 使用剥线钳剥去通信线的两端，露出约1.5cm的线芯。
- 将线芯插入通信模块的对应端子,确保连接牢固。
- 使用通信软件测试通信是否正常。
案例说明
举个例子，假设我们要连接一个西门子S7-1200 PLC控制一个简单的流水线设备，我们需要连接电源模块，然后连接输入模块来接收传感器信号，再连接输出模块来控制电机，连接通信模块,以便上位机监控和控制PLC。
问答环节
问：PLC的电源电压是多少？ 答：西门子PLC的电源电压通常为24V DC或230V AC,具体取决于型号。
问：如何判断输入信号是否正常？ 答：可以使用万用表测量输入端子的电压，正常情况下,输入信号应该有电压输出。
问：输出模块的负载能力是多少？ 答：西门子PLC输出模块的负载能力取决于型号和输出类型，一般可以驱动继电器、接触器等。
通过以上步骤，相信你已经掌握了西门子PLC控制器模块的连接方法，实际操作中可能会遇到各种问题，这时候就需要你根据实际情况灵活应对，祝大家连接顺利,自动化设备运行无忧！
