C，即可编程逻辑控制器，是一种用于工业自动化控制的强大工具，它通过内部存储的指令集和相应的硬件电路，实现了对各种工业过程的精确控制，PLC的结构主要包括中央处理单元、输入/输出接口、电源和通信接口等部分，中央处理单元是PLC的大脑，负责执行程序指令和处理数据；输入/输出接口则连接外部设备，如传感器、执行器等，实现数据的采集和控制的执行；电源为PLC提供稳定的电力支持；通信接口则允许PLC与其他系统进行数据交换和远程监控，PLC在工业自动化领域的应用非常广泛，涵盖了从简单的开关控制到复杂的过程
本文目录导读：
在现代工业自动化领域，可编程逻辑控制器（Programmable Logic Controller, 简称PLC）扮演着至关重要的角色，它通过内部存储的指令集来控制各种机械和电子设备的运行，广泛应用于制造业、能源、交通、水利等多个行业，我将以表格的形式，结合问答说明和相关案例分析,为大家深入介绍PLC的结构及其应用。

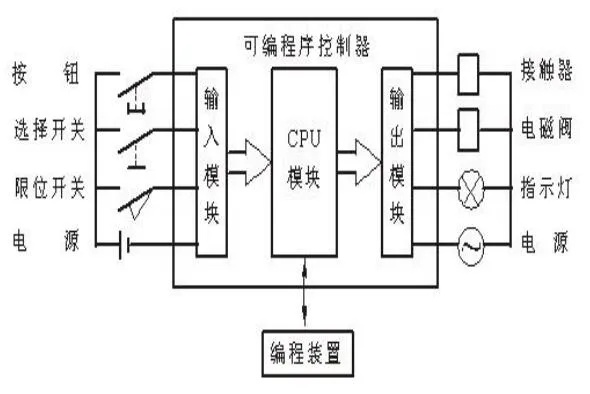

PLC的基本结构
输入部分
- 开关量输入：包括按钮、转换开关、接近传感器等,用于接收现场的开关信号。
- 模拟量输入：如温度、压力等传感器,将连续变化的物理量转换为数字信号。
输出部分
- 晶体管输出：直接驱动电机、电磁阀等执行机构。
- 继电器输出：通过中间继电器实现对外部设备的控制。
中央处理单元
- CPU：是PLC的核心,负责解释和执行存储在存储器中的程序指令。
- 内存：存放用户编写的程序和数据。
通信接口
- 网络通信：支持以太网、串行通信等,便于与其他设备联网。
- I/O模块：提供外部设备与PLC之间的连接。
PLC的应用实例
自动化生产线控制
假设我们有一个生产汽车零件的工厂，需要实现自动装配线的控制,使用PLC可以完成以下任务：
- 输入部分：操作员通过触摸屏或手动按钮启动生产线。
- 输出部分：根据装配顺序，PLC控制气缸、电机等执行元件的动作。
- 中央处理单元：实时监测生产线状态,调整参数以满足生产需求。
- 通信接口：将生产数据上传至中央监控系统,以便进行数据分析和优化。
智能楼宇控制系统
在一个大型商业建筑中，PLC被用来控制照明、空调、安防等系统。
- 输入部分：通过红外感应器检测人员活动,自动调节灯光亮度。
- 输出部分：根据环境传感器数据,调整空调和风扇的工作模式。
- 中央处理单元：分析历史数据，预测能耗,优化能源使用。
- 通信接口：与建筑物的其他管理系统（如电梯调度系统）集成,实现联动控制。
常见问题解答
Q1: PLC如何保证高可靠性？ A1: PLC设计时考虑了冗余备份机制、故障诊断功能以及硬件和软件的多重保护措施,确保即使在极端条件下也能稳定运行。
Q2: PLC编程难吗？ A2: 虽然编程看似复杂，但通过图形化编程界面和丰富的在线资源，初学者也能快速上手,许多厂商还提供了专业的培训课程和技术支持。
Q3: PLC在哪些行业应用广泛？ A3: 几乎所有需要自动化控制的行业都使用PLC，如汽车制造、食品加工、石油化工、电力电网等。
PLC作为工业自动化的核心组件，其结构设计合理、功能强大且易于扩展，通过合理的选择和应用，PLC能够显著提升生产效率、降低运营成本并保障生产过程的安全性，无论是简单的单点控制还是复杂的系统集成，PLC都能提供有效的解决方案
扩展阅读：
大家好，今天我们来聊聊PLC，也就是可编程序控制器，这个在工业自动化领域里无处不在的小家伙，其实结构并不复杂，但它的功能却非常强大，下面，我就用一种口语化的方式，结合表格、问答和案例,来给大家详细介绍一下PLC的结构和工作原理。

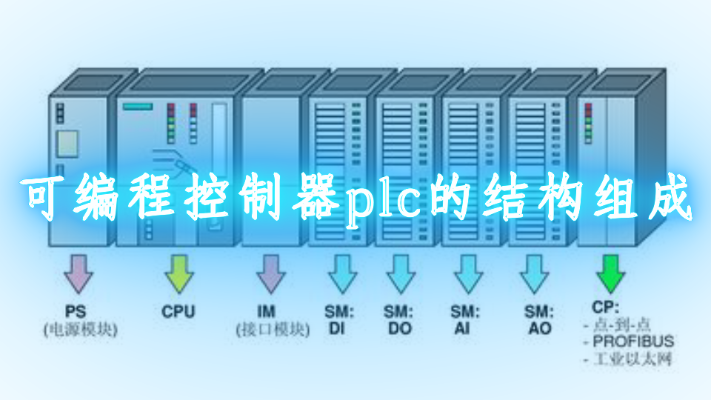

PLC的结构
我们来看看PLC的内部结构,PLC主要由以下几个部分组成：
| 部件名称 | 功能描述 |
|---|---|
| 中央处理单元（CPU） | 控制程序执行，处理输入输出信号 |
| 输入模块（I/O模块） | 采集外部设备信号，如按钮、传感器等 |
| 输出模块（I/O模块） | 控制外部设备，如电机、阀门等 |
| 电源模块 | 为PLC提供电源 |
| 存储器 | 存储程序和用户数据 |
| 指令集 | PLC执行的操作集合 |
问答环节
问：PLC的CPU是什么？ 答：CPU是PLC的大脑，负责执行程序，处理输入输出信号,控制整个系统的运行。
问：PLC的输入模块和输出模块有什么区别？ 答：输入模块负责接收外部信号，如按钮按下、传感器检测到温度变化等；输出模块则负责将CPU的处理结果输出到外部设备，如控制电机启动、关闭阀门等。
案例说明
为了让大家更好地理解PLC的结构,我们来举一个简单的例子。
假设我们有一个工厂，需要控制一条生产线上的传送带，当产品通过传感器检测到时，传送带开始运转；当产品离开传感器时,传送带停止运转。
这个过程中,PLC的作用如下：
- 输入模块：接收传感器信号，当产品通过传感器时,输入模块将信号传递给CPU。
- CPU：根据预设的程序,判断是否启动传送带。
- 输出模块：控制电机,启动或停止传送带。
PLC的工作原理
PLC的工作原理可以概括为以下几个步骤：
- 输入采样：PLC首先读取输入模块的信号，如按钮按下、传感器检测到温度变化等。
- 程序执行：CPU根据预设的程序，对输入信号进行处理,生成输出信号。
- 输出刷新：CPU将处理后的输出信号传递给输出模块,控制外部设备。
- 循环扫描：PLC不断重复以上步骤,实现实时控制。
通过上面的介绍，相信大家对PLC的结构和工作原理有了更深入的了解，PLC作为一种先进的工业控制设备，其结构简单、功能强大，广泛应用于各个行业,希望这篇文章能帮助大家更好地认识和使用PLC。
如果大家还有其他关于PLC的问题，欢迎在评论区留言，我会尽力为大家解答,谢谢！
