C编程是工业自动化和控制系统的核心，它允许工程师通过编写程序来控制机器的运行，本文将介绍PLC编程的基本原理，包括其硬件组成、软件架构以及如何进行编程，我们将探讨PLC的不同型号，如模块化控制器和可编程逻辑控制器，并讨论它们之间的差异，文章还将涵盖PLC编程的关键步骤，例如输入/输出配置、程序块创建、以及如何利用PLC与外部设备通信，我们将讨论PLC在现代工业中的重要性，特别是在自动化和智能制造领域中的应用，通过这些内容，读者将能够理解PLC编程的复杂性，并掌握其精髓
I. PLC简介
A. 什么是PLC？
PLC，全称Programmable Logic Controller，即可编程逻辑控制器，它是一种用于工业自动化控制的电子设备，能够接收和处理来自传感器、按钮、开关等输入设备的信号，以及输出到电机、阀门等执行机构的指令，PLC通过内部存储的程序来控制各种工业过程,实现自动化生产。
B. PLC的主要特点
-
灵活性和适应性强：PLC可以适应各种不同的工业环境，包括高温、高湿、粉尘多等恶劣条件。
-
易于编程和维护：PLC通常使用图形化编程软件进行编程，使得编程过程更加直观和简单,PLC的硬件结构也便于维护和更换。
-
可靠性高：PLC采用冗余设计，即使某个模块出现故障，其他模块仍能继续工作,确保整个系统的稳定运行。
-
经济性：PLC可以节省大量的人力成本，因为它可以实现自动化生产,减少人工操作的需求。
-
扩展性好：随着企业的发展，可能需要增加更多的功能或扩展新的应用领域,PLC可以轻松地进行升级和扩展。
II. PLC的工作原理

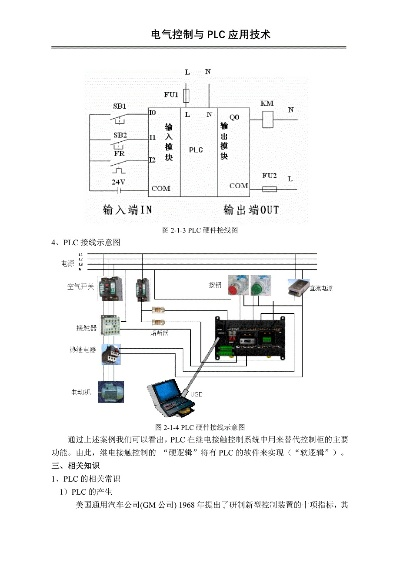

A. 输入/输出（I/O）接口
PLC通过I/O接口与外部设备相连，一个小型的PLC可能有一个24个数字输入端口和一个8个数字输出端口，每个输入端口对应一个物理开关或传感器，如温度传感器或压力传感器；每个输出端口则对应一个电机或阀门，当传感器检测到的温度达到设定值时，就会触发一个信号，这个信号被PLC的输入端口接收并转换为电信号,然后驱动输出端口的电机或阀门。
B. 中央处理单元（CPU）
PLC的核心是CPU，它负责解释和执行存储在存储器中的程序，CPU通常是一个微处理器，它可以快速处理复杂的逻辑运算和数据处理任务，如果一个PLC需要根据生产线上的产品数量来调整机器的速度，CPU会读取存储器中的程序，并根据当前的产品数量计算出合适的速度,然后通过输出端口控制电机的速度。
C. 存储器
PLC的存储器是用来存储程序和数据的，这些程序和数据可以通过编程软件进行编辑和上传，一个制造工厂可能会使用PLC来监控生产线上的各种参数，如温度、湿度、产品数量等，这些参数会被实时地记录在存储器中，并通过显示器显示出来,以便操作人员随时了解生产情况。
D. 通信接口
为了实现与其他设备的通信，PLC通常具有多种通信接口，RS-232是一种常见的串行通信接口，它允许PLC与计算机或其他设备进行数据传输，通过RS-232接口，操作人员可以在计算机上查看PLC的状态，或者将数据发送到PLC以控制生产过程，PLC还可以通过以太网接口与其他网络设备相连,实现远程监控和控制。
III. PLC的编程基础
A. 编程语言概述
PLC的编程通常使用一种称为梯形图的语言，它类似于传统的电路图，梯形图由一系列的方框（代表逻辑门）和连接它们之间的线（代表逻辑关系）组成，一个梯形图可能包含一个输入继电器（X），一个输出继电器（Y），以及一个中间继电器（M），当输入继电器接收到一个信号时，中间继电器就会被激活,从而驱动输出继电器。
B. 编程工具的使用
PLC编程通常使用专门的编程软件来完成，这些软件提供了可视化的界面，使用户能够轻松地创建和修改梯形图，一个名为“PLCStudio”的软件可能提供拖放式的图形编辑器，用户只需将所需的逻辑块拖入程序窗口，然后设置它们的属性即可，这种图形化的编程方式大大简化了编程过程,提高了效率。
C. 基本逻辑块（LBL）
在梯形图中，每个逻辑块都代表了一个特定的功能，一个LBL可能代表一个计数器，它会根据输入信号的变化来增加或减少其内部的计数值，另一个LBL可能代表一个比较器，它会比较两个输入信号的大小，并根据比较结果来激活相应的输出继电器，通过这种方式,PLC可以根据不同的需求来实现复杂的控制逻辑。
IV. PLC的应用案例
A. 制造业自动化
在一个典型的制造业自动化案例中，一家汽车零件制造商使用了一台大型PLC来控制其装配线的多个工作站，每个工作站都配备了传感器和执行器，如气缸和伺服马达，PLC从传感器接收关于零件位置和状态的数据，然后根据预设的程序自动调整气缸的位置，以确保零件能够准确地放置在指定的位置，通过这种方式，生产线的效率得到了显著提升，错误率降低了30%，而且由于减少了人工干预,生产成本也相应降低了。
B. 水处理系统
在一个水处理系统中，PLC被用来监控和控制泵的运行，PLC通过读取流量计的数据来判断是否需要启动泵来增加流量，如果流量计显示的流量低于设定值，PLC会自动启动泵并将流量提高到标准水平，PLC还能监测水质参数，如pH值和浊度，并在超出正常范围时发出警报，这种自动化的控制系统不仅提高了水处理的效率,还确保了水质的安全。
C. 楼宇自动化
在一个商业建筑的自动化项目中，PLC被用于控制照明系统、空调系统和安全系统，PLC通过读取传感器的数据来决定何时打开或关闭灯光，以及调节空调的温度和风速，当室内温度达到设定值时，PLC会自动关闭部分区域的照明灯，以节省能源，PLC还能检测到火灾报警器的信号，一旦发现火情，立即切断所有电源并启动消防泵,这种智能化的楼宇管理系统大大提升了能源效率和安全性。
V. 常见问题解答
A. 如何选择合适的PLC型号？
在选择PLC型号时，需要考虑以下因素：确定所需处理的任务类型和规模；考虑所需的输入/输出点数和内存容量；评估所需的通讯协议和网络功能；考虑PLC的响应速度和处理能力，对于一个简单的生产线控制任务，可能需要一个小型的PLC来处理10个输入点和2个输出点；而对于一个大型的制造厂,可能需要一个中型的PLC来处理超过100个输入点和数十个输出点。
B. PLC编程过程中常见的错误有哪些？
PLC编程过程中常见的错误包括：误用错误的编程语言、编写逻辑错误、遗漏必要的注释、忽视输入/输出配置、以及不适当的硬件配置，一个程序员可能会错误地将一个逻辑块命名为“计数器”，而实际上它应该是一个“比较器”，另一个常见的错误是在程序中没有正确地定义变量和常量,这可能导致运行时错误。
C. 如何提高PLC系统的可靠性？
为了提高PLC系统的可靠性，可以采取以下措施：定期对PLC进行维护和检查，确保所有的硬件组件都处于良好状态；使用冗余设计来防止单点故障；实施故障诊断和自恢复机制，以便在发生故障时能够迅速恢复正常运行；通过模拟测试来验证程序的正确性和稳定性，对于一个关键的生产线控制任务，可以使用冗余的PLC系统来确保在任何单个PLC发生故障时，生产线仍然能够
扩展阅读：
什么是PLC？
PLC，即可编程控制器（Programmable Logic Controller），是一种广泛应用于工业自动化领域的控制设备，它相当于工业自动化系统中的“大脑”，负责接收输入信号、处理逻辑运算、输出控制信号,实现对生产过程的自动化控制。
PLC的工作原理
输入/输出（I/O）模块
PLC的输入/输出模块是连接现场设备和PLC的桥梁，输入模块负责接收来自现场设备的信号，如按钮、传感器等；输出模块则将PLC的处理结果输出到执行机构，如电机、阀门等。
中央处理单元（CPU）
CPU是PLC的核心，负责执行用户编写的程序，它通过读取输入模块的信号，进行逻辑运算,然后向输出模块发送控制信号。
存储器
PLC的存储器分为程序存储器和数据存储器，程序存储器用于存储用户编写的程序，数据存储器用于存储输入/输出信号、中间结果等。
编程器
编程器是用户编写PLC程序的工具，用户可以通过编程器编写梯形图、指令表、功能块图等形式的程序。
PLC的工作流程
-
启动：PLC接通电源后,CPU开始执行程序。
-
输入：CPU读取输入模块的信号。
-
处理：CPU根据程序对输入信号进行逻辑运算。
-
输出：CPU将处理结果输出到输出模块。
-
循环：PLC不断重复以上步骤,实现对生产过程的实时控制。
PLC的优势
-
可编程性：PLC可以根据实际需求进行编程,适应性强。
-
可靠性高：PLC采用模块化设计,故障率低。
-
易于维护：PLC的故障诊断和维修方便。
-
节能环保：PLC可以实现生产过程的优化,降低能耗。
案例分析
某工厂采用PLC对生产线进行自动化控制，在生产线中，PLC负责控制输送带、切割机、包装机等设备，当原材料进入生产线时，PLC通过传感器检测到信号，然后控制输送带将原材料输送到切割机，切割机将原材料切割成所需尺寸后，PLC再次控制输送带将切割好的材料输送到包装机，包装机将产品包装好,完成整个生产过程。
问答环节
问：PLC与继电器控制相比有哪些优势？
答：PLC与继电器控制相比，具有可编程性、可靠性高、易于维护、节能环保等优势。
问：PLC编程有哪些常用方法？
答：PLC编程常用方法包括梯形图、指令表、功能块图等。
问：PLC在工业自动化领域有哪些应用？
答：PLC在工业自动化领域应用广泛，如生产线自动化、机器人控制、能源管理、交通信号控制等。
PLC作为工业自动化领域的“大脑”，在提高生产效率、降低能耗、保障生产安全等方面发挥着重要作用，随着技术的不断发展,PLC将在未来工业自动化领域发挥更加重要的作用。
